전력 밀링 척의 장점 및 응용 분석

Table of Content [Hide]

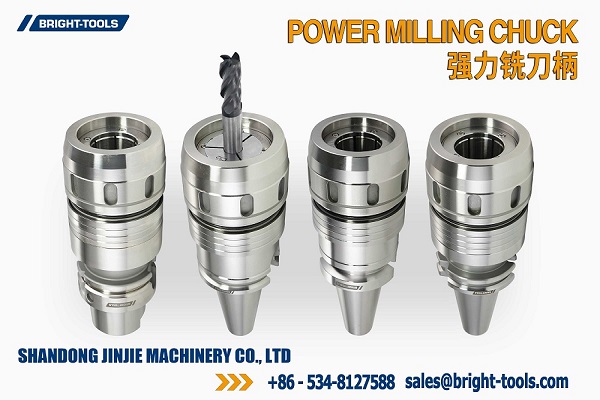

Power Milling Chuck은 현대 가공, 특히 고정밀 및 고효율 절단 작업에서 중요한 역할을합니다. 이 기사에서는 다양한 응용 분야에서 Power Milling Chuck의 작동 원리, 특성 및 장점을 탐구합니다.

힘 밀링 척의 작동 원리

의 디자인파워 밀링 척매우 독특한 작동 원리로 안정적이고 강한 클램핑 힘을 제공하는 것을 목표로합니다. 콜릿의 앞쪽 끝에있는 작은 테이퍼 원뿔과 내부의 나선형 홈의 조합은 효율적인 클램핑 메커니즘을 형성합니다. 잠금 너트가 회전하면 작은 테이퍼 원뿔이 케이지의 기울어 진 바늘 베어링과 상호 작용하여 축 방향 이동을 생성하여 엄청난 클램핑 힘을 얻습니다.

이 클램핑 원리는 가공 과정에서 공구의 축 방향 안정성을 보장하여 우발적 인 공구 이동을 방지합니다. 이것은 고정밀 밀링 작업에 중요합니다. Power Milling Chuck의 클램핑 정확도는 높으며 다양한 공구 생크 직경을 수용 할 수있어 가공 과정에서 일관성과 신뢰성을 보장합니다.

파워 밀링 척의 주요 특징

Power Milling Chuck은 가공에서 탁월한 성능을 발휘하는 몇 가지 우수한 디자인 기능을 자랑합니다.

잠금 너트

ER 얼굴 잠금 너트와 유사합니다.

직접 도구 클램핑

콜렛은 중간 공구 클램프가 필요없이 공구 생크를 직접 클램핑하여 클램핑 력을 최대화할 수 있습니다.

밀봉 된 구조

콜렛의 밀봉 된 디자인은 효과적으로 절단 유체 및 파편의 침입을 방지하여 내부를 깨끗하게 유지합니다.

축 운동 방지

클램핑되면 공구가 축방향으로 움직이지 않아 가공 정확도가 보장됩니다.

높은 측면 부하를 견뎌냅니다

두꺼운 벽으로 된 디자인으로 Power Milling Chuck은 복잡한 가공 조건에 맞게 높은 측면 하중을 견딜 수 있습니다.

파워 밀링 척의 응용

뛰어난 성능으로 인해 Power Milling Chuck은 다양한 밀링 응용 분야에서 널리 사용됩니다. 잠금 너트에 최소한의 토크 적용으로 엄청난 클램핑 력을 생성하여 고 토크 전송, 고정밀 및 좁은 공간 요구 사항에 특히 효과적입니다.

거친 밀링

거친 밀링 작업에서 Power Milling Chuck은 안정적인 클램핑 력을 제공하여 높은 방사형 부하 요구 사항을 충족하며 가공 효율을 보장 할 수 있습니다.

마무리 밀링

마무리 밀링에서 높은 클램핑 정확도와 우수한 안정성은 가공 품질을 크게 향상시킵니다.

복잡한 공작물 가공

복잡한 공작물을 다룰 때 Power Milling Chuck의 적재 용량 및 안정성은 이상적인 선택입니다.

파워 밀링 척과 스프링 콜렛 홀더 중 선택

파워 밀링 척은 클램핑 길이를 따라 균일 한 클램핑 힘을 제공하고 높은 방사형 힘을 견딜 수있는 엔드 밀을 유지하는 데 적합합니다.
스프링 콜렛 홀더는 파워 밀링 척에 비해 정밀도가 높지만 방사형 힘 허용 오차가 낮기 때문에 드릴, 리머 및 탭을 유지하는 데 적합합니다.
Power Milling Chuck의 콜렛은 고정 된 클램핑 직경을 가지며 스프링 콜렛 홀더는 특정 범위 내에서 유연한 클램핑 직경을 제공합니다.
