VDI 레이디얼 구동 헤드, TOEM
TOEM 커플링은 Baruffaldi 터릿 VDI 구동 공구 홀더용으로, 주로 선반 및 선반 센터에서 드릴링 및 밀링 작업에 사용됩니다.
공구 홀더 표준: DIN 69880 VDI
구동 커플링: 토엠 바루팔디
터렛 크기: VDI30 VDI 40
방향: 방사형 90도
출력: ER25 ER32
기어비: 1:1
최대 속도: 6000 RPM
냉각 방식: 외부 냉각 방식이며, 요청 시 내부 냉각 방식도 가능합니다.

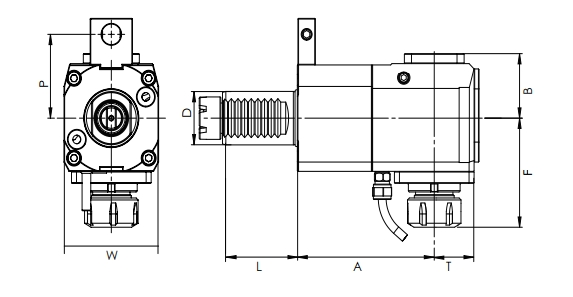

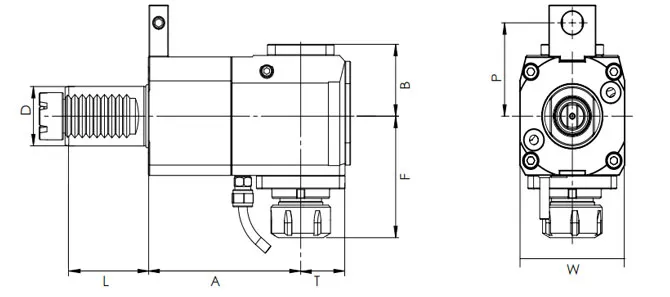

| 주문 번호 | 크기 | VDI | 콜레트 | 에이 | 비 | 에프 | L | 피 | T | W | Nm | RPM | 내부 냉각 | 나(개정판) | 방향 | 지 |
| 56030.02025.04055 | VDI30-DRER25-H055 토엠 | 30 | ER25 | 55 | 48 | 63 | 45 | 48 | 29 | 64 | 28 | 6000 | 아니요 | 1:1 | 오른쪽 | 6 |
| 56030.02025.04055K | VDI30-DRER25K-H055 토엠 | 30 | ER25 | 55 | 51 | 63 | 45 | 48 | 29 | 64 | 28 | 6000 | 예 | 1:1 | right | 6 |
| 56040.02025.04080 | VDI40-DRER25-H080 토엠 | 40 | ER25 | 80 | 59 | 70 | 53 | 71 | 36 | 75 | 50 | 6000 | no | 1:1 | right | 8 |
| 56040.02025.04080K | VDI40-DRER25K-H080 토엠 | 40 | ER25 | 80 | 62 | 70 | 53 | 71 | 36 | 75 | 50 | 6000 | yes | 1:1 | right | 8 |
| 56040.02032.04080 | VDI40-DRER32-H080 토엠 | 40 | ER32 | 80 | 59 | 74 | 53 | 71 | 36 | 75 | 50 | 6000 | no | 1:1 | right | 8 |
| 56040.02032.04080K | VDI40-DRER32K-H080 토엠 | 40 | ER32 | 80 | 62 | 74 | 53 | 71 | 36 | 75 | 50 | 6000 | yes | 1:1 | right | 8 |
