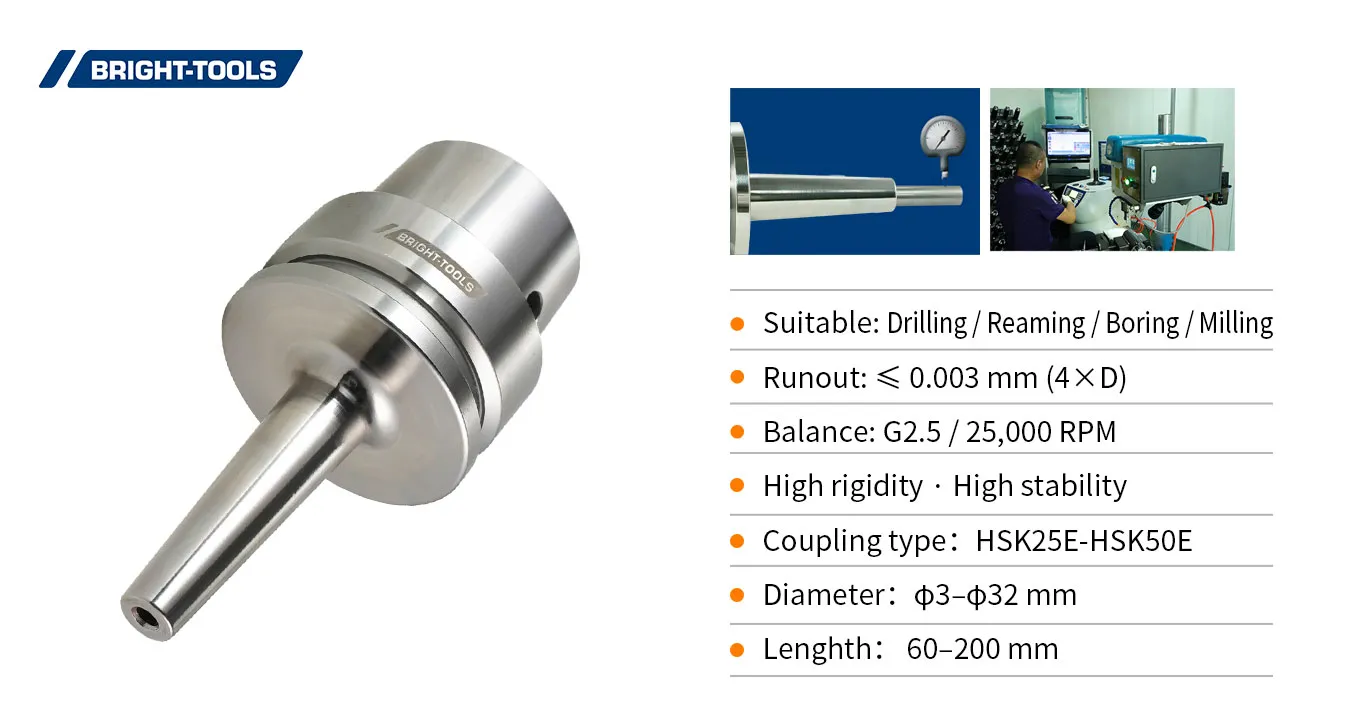

HSK-E 슬림 수축 핏 척 3 °
HSK-E 슬림 수축 핏 척은 금형 및 다이 산업에 적용되며 금형 및 다이 산업에서 볼 수있는 깊은 구멍을 극복하기위한 3 ° 경사
가능한 가장 작은 간섭 윤곽, 높은 방사형 강성 및 높은 토크의 최적 조합
1. 높은 런아웃 정확도 (< 0.003mm)
2. 클램핑 보어에서 높은 누름으로 극단적 인 클램핑 토크
3. 3 ° 윤곽을 가진 매우 슬림 한 디자인-접근하기 어려운 작업
4. 짧은 모따기
HSK-E 슬림 수축 핏 척은 금형 및 다이 산업에 적용되며 금형 및 다이 산업에서 볼 수있는 깊은 구멍을 극복하기위한 3 ° 경사
가능한 가장 작은 간섭 윤곽, 높은 방사형 강성 및 높은 토크의 최적 조합
1. 높은 런아웃 정확도 (< 0.003mm)
2. 클램핑 보어에서 높은 누름으로 극단적 인 클램핑 토크
3. 3 ° 윤곽을 가진 매우 슬림 한 디자인-접근하기 어려운 작업
4. 짧은 모따기
| 크기 | 디 | 디 | D1 | L | L3 | L2 | L1 | N | G | 아르 자형 |
| HSK25E-SFS03-50 | 03 | 9 | – | 50 | 40 | – | 23 | 8 | – | – |
| HSK25E-SFS04-50 | 04 | 10 | – | 50 | 40 | – | 20 | 4 | – | – |
| HSK25E-SFS05-50 | 05 | 11 | – | 50 | 40 | – | 20 | 3 | – | – |
| HSK25E-SFS06-50 | 06 | 12 | – | 50 | 40 | – | 36 | – | – | – |
| HSK25E-SFS08-50 | 08 | 14 | – | 50 | 40 | – | 36 | – | – | – |
| HSK25E-SFS10-50 | 10 | 16 | – | 50 | 40 | – | 42 | – | – | – |
| HSK32E-SFS03-60 | 03 | 9 | 13.3 | 60 | 44 | 41.2 | 20 | 5 | – | 3 |
| HSK32E-SFS04-60 | 04 | 10 | 14.3 | 60 | 44 | 41.2 | 20 | 5 | – | 3 |
| HSK32E-SFS06-70 | 06 | 12 | 17.4 | 70 | 54 | 51.2 | 36 | 5 | M5 | 3 |
| HSK32E-SFS08-70 | 08 | 14 | 19.36 | 70 | 54 | 51.2 | 36 | 5 | M6 | 3 |
| HSK32E-SFS10-80 | 10 | 16 | 22.4 | 80 | 64 | 61.2 | 42 | 5 | M8x1 | 3 |
| HSK40E-SFS03-50 | 03 | 9 | 11.9 | 50 | 30 | 27.2 | – | – | – | 3 |
| HSK40E-SFS04-50 | 04 | 10 | 12.9 | 50 | 30 | 27.2 | – | – | – | 3 |
| HSK40E-SFS06-60 | 06 | 12 | 15.9 | 60 | 40 | 37.2 | 36 | 10 | M5 | 3 |
| HSK40E-SFS08-60 | 08 | 14 | 17.9 | 60 | 40 | 37.2 | 36 | 10 | – | 3 |
| HSK40E-SFS10-60 | 10 | 16 | 19.9 | 60 | 40 | 37.2 | 42 | 10 | – | 3 |
| HSK40E-SFS12-60 | 12 | 18 | 21.9 | 60 | 40 | 37.2 | 42 | 10 | – | 3 |
| HSK40E-SFS14-60 | 14 | 20 | 23.9 | 60 | 40 | 37.2 | 47 | 10 | – | 3 |
| HSK40E-SFS16-70 | 16 | 22 | 27 | 70 | 50 | 48.1 | 50 | 10 | – | 2 |
| HSK50E-SFS03-60 | 03 | 9 | 12.3 | 60 | 34 | 31.2 | – | – | – | 3 |
| HSK50E-SFS04-80 | 04 | 10 | 15.4 | 80 | 54 | 51.2 | – | – | – | 3 |
| HSK50E-SFS06-80 | 06 | 12 | 17.4 | 80 | 54 | 51.2 | 36 | 10 | M5 | 3 |
| HSK50E-SFS08-80 | 08 | 14 | 19.4 | 80 | 54 | 51.2 | 36 | 10 | M6 | 3 |
| HSK50E-SFS10-90 | 10 | 16 | 22.4 | 90 | 64 | 61.2 | 42 | 10 | M8x1 | 3 |
| HSK50E-SFS12-90 | 12 | 18 | 24.4 | 90 | 64 | 61.2 | 47 | 10 | M10x1 | 3 |
| HSK50E-SFS14-90 | 14 | 20 | 26.4 | 90 | 64 | 61.2 | 47 | 10 | M10x1 | 3 |
| HSK50E-SFS16-90 | 16 | 22 | 28.4 | 90 | 64 | 61.2 | 50 | 10 | M12x1 | 3 |
| HSK50E-SFS18-90 | 18 | 25 | 31.4 | 90 | 64 | 61.2 | 50 | 10 | M12x1 | 3 |
| Size | d | D | L | L3 | L1 | N | G | ||
| HSK40E-SFS1/8-2.36" | 1/8인치 | 0.36인치 | 2.36인치 | 1.57인치 | 0.78인치 | – | - | ||
| HSK40E-SFS3/16-2.36" | 3/16인치 | 0.43인치 | 2.36" | 1.57" | 0.78" | – | - | ||
| HSK40E-SFS1/4-2.36" | 1/4인치 | 0.47인치 | 2.36" | 1.57" | 1.42인치 | 0.39인치 | M5 | ||
| HSK40E-SFS3/8-2.36" | 3/8인치 | 0.63인치 | 2.36" | 1.57" | 1.65인치 | 0.39" | M8x1 | ||
| HSK40E-SFS1/2-2.36" | 1/2인치 | 0.71인치 | 2.36" | 1.57" | 1.85인치 | 0.39" | M10x1 | ||
| HSK50E-SFS1/8-2.76 | 0.125인치 | 0.36" | 2.76인치 | 1.74인치 | 0.79인치 | – | - | ||
| HSK50E-SFS3/16-2.76 | 0.187인치 | 0.43" | 2.76" | 1.74" | 0.98인치 | – | - | ||
| HSK50E-SFS1/4-2.76 | 0.25인치 | 0.47" | 2.76" | 1.74" | 1.42" | 0.39" | M5 | ||
| HSK50E-SFS3/8-2.76 | 0.375인치 | 0.63" | 2.76" | 1.74" | 1.65" | 0.39" | M8x1 | ||
| HSK50E-SFS1/2-2.76 | 0.5인치 | 0.71" | 2.76" | 1.74" | 1.85" | 0.39" | M10x1 | ||
| HSK50E-SFS5/8-2.76 | 0.625인치 | 0.87인치 | 2.76" | 1.74" | 1.85" | 0.39" | M12x1 | ||
| HSK50E-SFS1/4-3.54 | 0.25" | 0.47" | 3.54인치 | 2.52“ | 1.42" | 0.39" | M5 | ||
| HSK50E-SFS3/8-3.54 | 0.375" | 0.63" | 3.54" | 2.52“ | 1.65" | 0.39" | M8x1 | ||
| HSK50E-SFS1/2-3.54 | 0.5" | 0.71" | 3.54" | 2.52“ | 1.85" | 0.39" | M10x1 | ||
| HSK50E-SFS5/8-3.54 | 0.625" | 0.87" | 3.54" | 2.52“ | 1.97인치 | 0.39" | M12x1 | ||
| HSK50E-SFS1/8-3.94 | 0.125" | 0.36" | 3.94인치 | 2.92인치 | 0.79" | – | - | ||
| HSK50E-SFS3/16-3.94 | 0.187" | 0.43" | 3.94" | 2.92" | 0.98" | – | - | ||
| HSK50E-SFS1/4-4.72 | 0.25" | 0.47" | 4.72인치 | 3.70인치 | 1.42" | 0.39" | M5 | ||
| HSK50E-SFS3/8-4.72 | 0.375" | 0.63" | 4.72" | 3.70" | 1.65" | 0.39" | M8x1 | ||
| HSK50E-SFS1/2-4.72 | 0.5" | 0.71" | 4.72" | 3.70" | 1.85" | 0.39" | M10x1 | ||
| HSK50E-SFS5/8-4.72 | 0.625" | 0.87" | 4.72" | 3.70" | 1.97" | 0.39" | M12x1 |
