DIN69880-VDI 도구 홀더

Table of Content [Hide]

CNC 터닝 처리에 사용되는 공구 시스템의 구성 및 구조는 공작 기계 홀더 유형, 도구 유형 및 공구 시스템에 전원 드라이브가 필요한지 여부와 같은 요소와 관련이 있습니다.

CNC 선반은 종종 공구 잡지로 수직 또는 수평 포탑 공구 홀더를 사용합니다. 도구 매거진에는 4 ~ 8 개의 도구가 있습니다. 그들은 일반적으로 가공 공정 순서에 따라 배열되고 자동 공구 변경을 실현합니다.

간단한 구조와 빠른 공구 변경이 특징입니다. 도구 변경은 1 ~ 2 초 밖에 걸리지 않습니다. 유사성이 높은 부품을 처리 할 때 일반적으로 공구를 변경할 필요가 없습니다.

다른 유형의 부품을 처리 할 때는 공구를 다시 설치하거나 포탑 공구 홀더 전체를 교체해야합니다.

공작 기계 홀더 (예: 포탑 도구 홀더), 도구 홀더베이스, 사전 조정 가능한 빠른 변경 도구 홀더, 사전 조정 가능한 도구 홀더 및 도구.

독일DIN69880 표준공구 시스템 (VDI 공구 홀더) 은 고정 공구 홀더와 전동 공구 홀더의 두 가지 유형으로 나뉩니다. 그것은 높은 반복성 포지셔닝 정확도, 좋은 클램핑 강성 및 강한 상호 교환 성의 특성을 가지고 있습니다. 선반 디스크 모양의 공구 홀더의 끝면 설치에 적합합니다. 칼자루의 경우.

2. VDI 도구 홀더 유형:

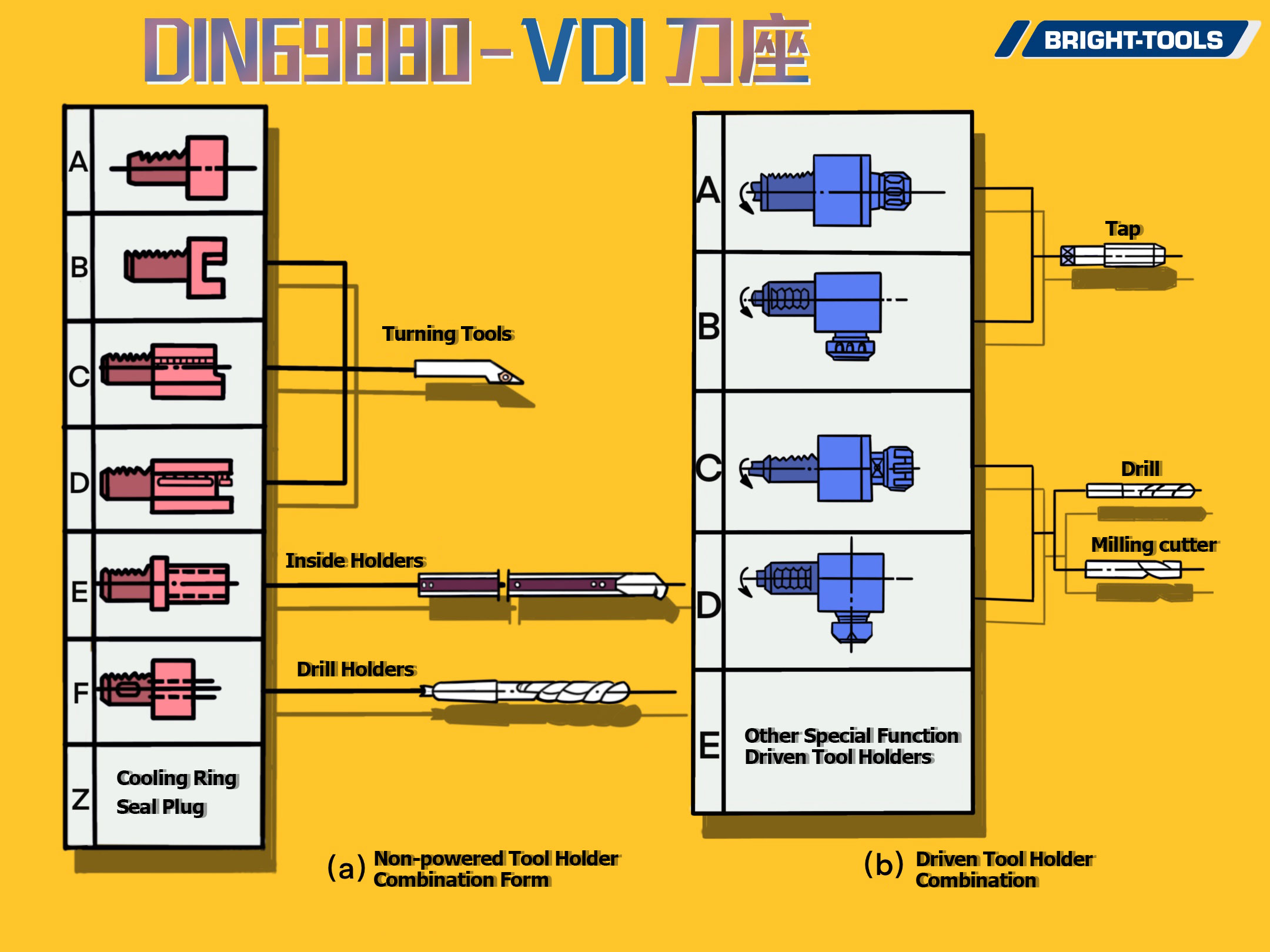

VDI tool holder type

3. VDI 핸들 연결 다이어그램:

VDI handle connection diagram

4. VDI 제품 사양:

손잡이에 의해 분류: VDI:16/20/25/30/40/50/60

도구 끝에 의해 분류:

유형 B: 가로 공구 홀더; 유형 C: 세로 공구 홀더; ---- 다양한 선삭 공구를 설치합니다.

유형 E: 다양한 유형의 내부 구멍 터닝 도구가 장착되어 있습니다.

유형 F: 모스 드릴 비트가 장착되어 있습니다.

유형 Z: 밀봉 플러그를 설치하십시오.

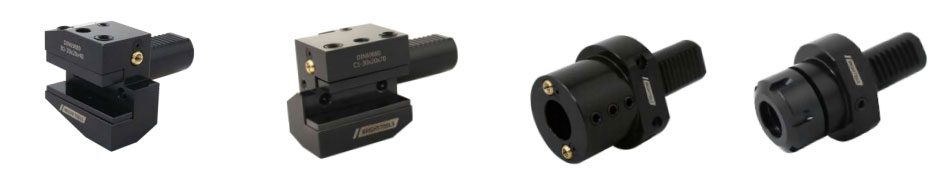

Install sealing plug

5. 진지의 장점VDI 도구 홀더:

1) VDI 인터페이스는 특별한 열처리 및 고정밀 연삭을 거쳤습니다.

2) VDI 공구 홀더는 공간을 절약하므로 다중 공구 홀더의 설계를 용이하게합니다.

3) 공구 홀더 교체는 가동 중지 시간을 줄이기 위해 더 빠릅니다.

4) Jinjie는 항상 일괄 적으로 VDI 제품을 보유하고 있으며 배달 속도는 매우 빠릅니다! ! !


6. 진지 워크샵의 VDI 생산 사진:

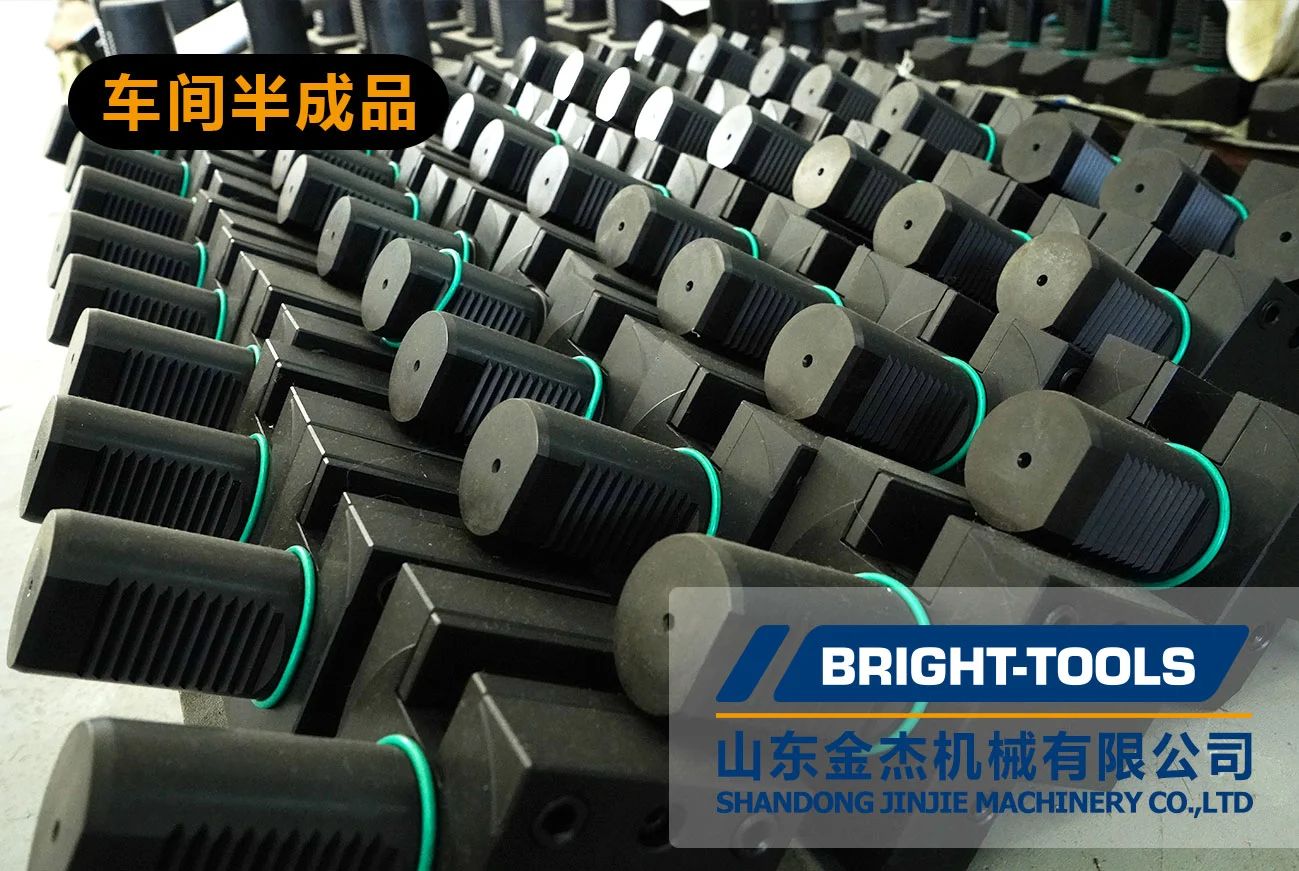

VDI production pictures
