DIN 69871 런아웃 조정 가능한 플랜지 어댑터
플랜지 공구 홀더는 플랜지 절단기와 함께 사용해야합니다.
플랜지 홀더는 핸들 나사를 통해 1u 점프 이내로 공구를 조정할 수 있습니다.
일반적으로 자동차/항공 우주와 같은 고정밀 가공 산업의 제조에 사용됩니다.
런아웃: 0.002mm까지 조정 가능
표면 평탄도: 0.002 mm
표면 편차: 0.002 mm
밸런싱: G6.3/15000 RPM
사용법: 플랜지 연결, 나사를 사용하여 공구 홀더의 흔들림을 조정합니다.

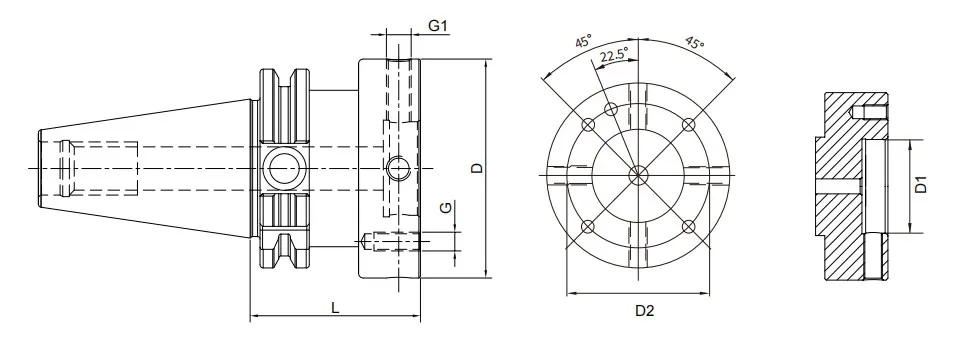

| 크기 | 디 | D1 | D2 | L | G | G1 |
| SK30-MOD060-050 | 60 | 30 | 44 | 50 | M5 | M8x1 |
| SK30-MOD070-050 | 70 | 35 | 53 | 50 | M6 | M8x1 |
| SK40-MOD060-050 | 60 | 30 | 44 | 50 | M5 | M8x1 |
| SK40-MOD070-050 | 70 | 35 | 53 | 50 | M6 | M8x1 |
| SK40-MOD080-055 | 80 | 40 | 63 | 55 | M6 | M8x1 |
| SK40-MOD100-060 | 100 | 50 | 79 | 60 | M8 | M10x1 |
| SK50-MOD060-050 | 60 | 30 | 44 | 50 | M5 | M8x1 |
| SK50-MOD070-050 | 70 | 35 | 53 | 50 | M6 | M8x1 |
| SK50-MOD080-050 | 80 | 40 | 63 | 50 | M6 | M8x1 |
| SK50-MOD100-060 | 100 | 50 | 79 | 60 | M8 | M10x1 |
| SK50-MOD117-060 | 117 | 60 | 96 | 60 | M8 | M10x1 |
| SK50-MOD140-060 | 140 | 80 | 119 | 60 | M10 | M10x1 |
