B3A 방사형, 짧은, 냉각수
B3A Radial, Short, Coolant는 특정 유형의 절삭 공구에 대한 지정입니다. 방사형 모양과 컴팩트 한 크기의 절삭 공구를 말합니다. 또한 가공 작업 중에 냉각수와 함께 사용되어 열 발산을 최적화하고 과열을 방지하여 효율적인 성능을 보장하도록 설계되었습니다.

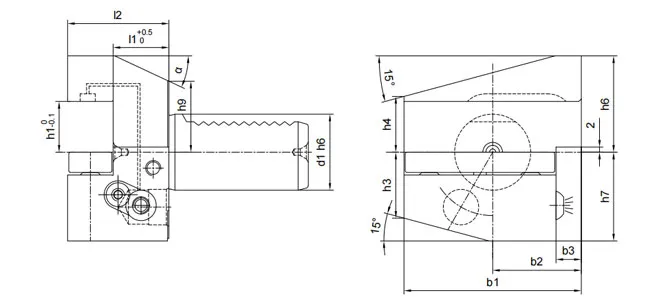

| 크기 | b1 | b2 | b3 | l1 | h3 | h4 | h6 | h7 | h9 | 알파 | 크기 | |
| B3A-161234 | 42 | 23 | 5 | 23 | 15 | 15 | 22 | 20 | 19 | 30도 | VDI 16 B3A - 16 x 12 x 34 | |
| B3A-201640 | 55 | 30 | 7 | 26 | 19 | 19 | 30 | 25 | 23 | 30˚ | VDI 20 B3A - 20 x 16 x 40 | |
| B3A-302040 | 70 | 35 | 10 | 22 | 26 | 22 | 38 | 35 | 28 | 25도 | VDI 30 B3A - 30 x 20 x 40 | |
| B3A-402544 | 85 | 42.5 | 12.5 | 22 | 35 | 30 | 48 | 42.5 | 43 | 30˚ | VDI 40 B3A - 40 x 25 x 44 | |
| B3A-502544 | 85 | 42.5 | 12.5 | 22 | 35 | 30 | 48 | 42.5 | 43 | 30˚ | VDI 50 B3A - 50 x 25 x 44 |
