C1C4A 축, 냉각수
C1C4A 축, 냉각수는 축 절삭 작업을 위해 설계된 가공 공구 유형입니다. 절삭 효율을 높이고 공구 수명을 연장하는 데 도움이되는 냉각수 시스템이 내장되어 있습니다. 이 도구는 드릴링 또는 밀링과 같이 공작물을 따라 축 방향 이동이 필요한 작업을 위해 특별히 설계되었습니다.

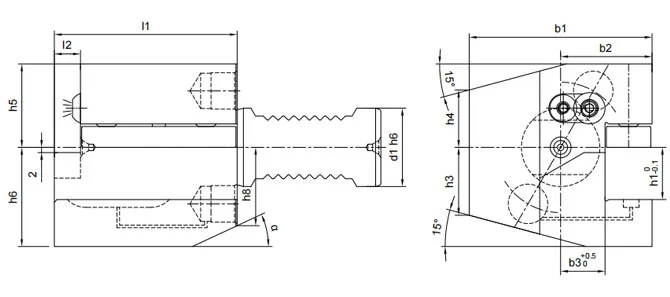

| 크기 | b1 | b2 | b3 | l2 | h3 | h4 | h5 | h6 | h8 | 알파 |
| C1C4A-161244 | 43 | 24 | 13 | 5 | 15 | 15 | 20 | 24 | 19 | 30도 |
| C1C4A-201655 | 52 | 27 | 13 | 7 | 19 | 19 | 25 | 30 | 23 | 30˚ |
| C1C4A-252025 | 58 | 33 | 15 | 7 | 26 | 26 | 28 | 36 | 28 | 15도 |
| C1C4A-302070 | 70 | 35 | 17 | 10 | 26 | 22 | 32 | 38 | 30 | 25도 |
| C1C4A-402585 | 85 | 42.5 | 21 | 12.5 | 35 | 30 | 38 | 48 | 40 | 15˚ |
| C1C4A-502585 | 90.5 | 48 | 26 | 12.5 | 42 | 35 | 44 | 48 | 43 | 30˚ |
