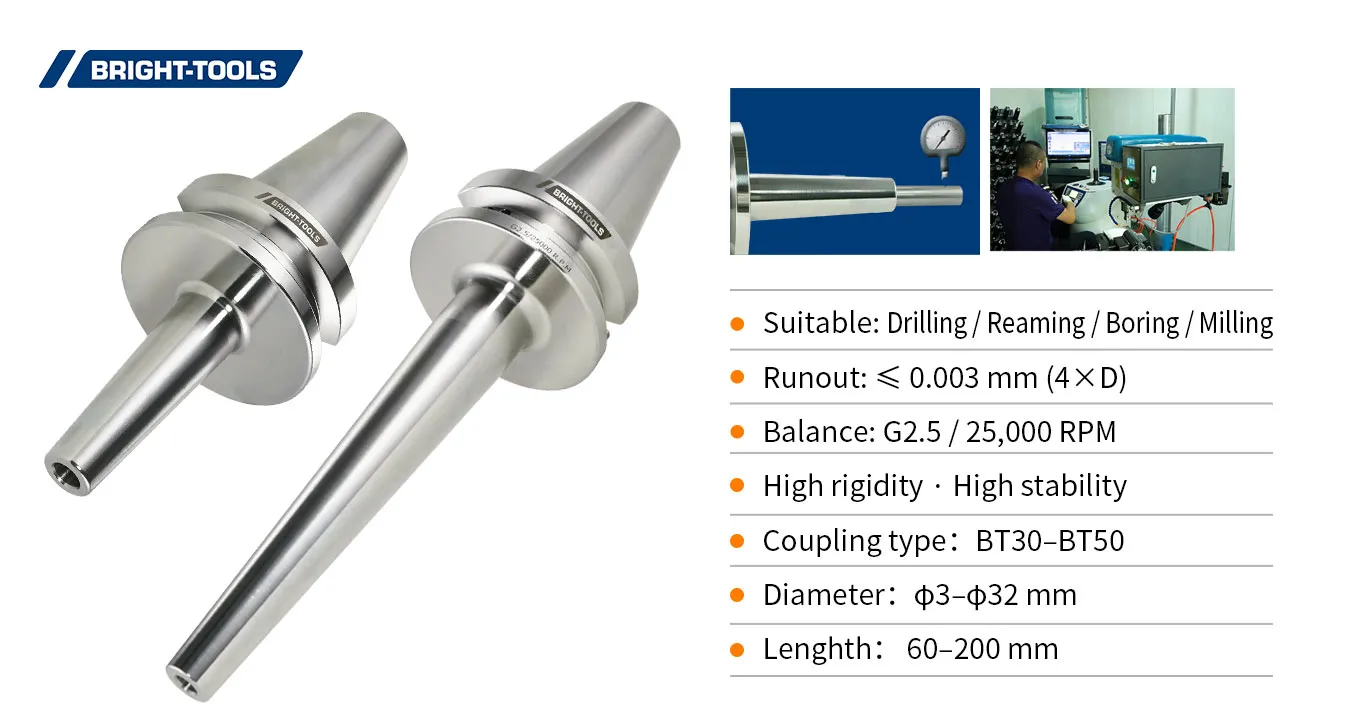

BT 슬림 수축 핏 척 3 °
BT 슬림 수축 핏 척은 금형 및 금형 산업에 적용되며 금형 및 다이 산업에서 볼 수있는 깊은 구멍을 극복하기위한 3 ° 경사
가능한 가장 작은 간섭 윤곽, 높은 방사형 강성 및 높은 토크의 최적 조합
1. 높은 런아웃 정확도 (< 0.003mm)
2. 클램핑 보어에서 높은 누름으로 극단적 인 클램핑 토크
3. 3 ° 윤곽을 가진 매우 슬림 한 디자인-접근하기 어려운 작업
4. 짧은 모따기

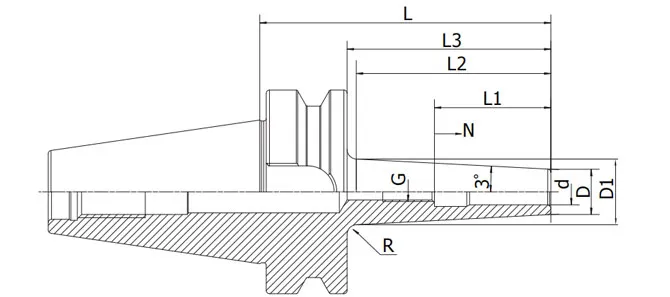

| 크기 | 디 | 디 | D1 | L | L3 | L2 | L1 | N | G | 아르 자형 |
| BT30-SFS03-80 | 03 | 9 | 14.8 | 80 | 58 | 55.2 | - | - | - | 3 |
| BT30-SFS04-80 | 04 | 10 | 15.8 | 80 | 58 | 55.2 | - | - | - | 3 |
| BT30-SFS06-80 | 06 | 12 | 17.8 | 80 | 58 | 55.2 | 36 | 10 | M5 | 3 |
| BT30-SFS08-80 | 08 | 14 | 19.8 | 80 | 58 | 55.2 | 36 | 10 | M6 | 3 |
| BT30-SFS10-80 | 10 | 16 | 21.8 | 80 | 58 | 55.2 | 42 | 10 | M8x1 | 3 |
| BT30-SFS12-80 | 12 | 18 | 23.8 | 80 | 58 | 55.2 | 47 | 10 | M10x1 | 3 |
| BT30-SFS14-80 | 14 | 20 | 25.8 | 80 | 58 | 55.2 | 47 | 10 | M10x1 | 3 |
| BT30-SFS16-80 | 16 | 22 | 27.8 | 80 | 58 | 55.2 | 50 | 10 | M12x1 | 3 |
| BT30-SFS18-80 | 18 | 25 | 30.8 | 80 | 58 | 55.2 | 50 | 10 | M12x1 | 3 |
| BT30-SFS06-120 | 06 | 12 | 21.5 | 120 | 98 | 90.6 | 36 | 10 | M5 | 5 |
| BT30-SFS08-120 | 08 | 14 | 23.5 | 120 | 98 | 90.6 | 36 | 10 | M6 | 5 |
| BT30-SFS10-120 | 10 | 16 | 25.5 | 120 | 98 | 90.6 | 42 | 10 | M8x1 | 5 |
| BT30-SFS12-120 | 12 | 18 | 27.5 | 120 | 98 | 90.6 | 47 | 10 | M10x1 | 5 |
| BT30-SFS14-120 | 14 | 20 | 29.5 | 120 | 98 | 90.6 | 47 | 10 | M10x1 | 5 |
| BT30-SFS16-120 | 16 | 22 | 31.5 | 120 | 98 | 90.6 | 50 | 10 | M12x1 | 5 |
| BT30-SFS18-120 | 18 | 25 | 34.5 | 120 | 98 | 90.6 | 50 | 10 | M12x1 | 5 |
| BT40-SFS03-90 | 03 | 9 | 15.3 | 90 | 63 | 60.2 | - | - | - | 3 |
| BT40-SFS04-90 | 04 | 10 | 16.3 | 90 | 63 | 60.2 | - | - | - | 3 |
| BT40-SFS06-90 | 06 | 12 | 18.3 | 90 | 63 | 60.2 | 36 | 10 | M5 | 3 |
| BT40-SFS08-90 | 08 | 14 | 20.3 | 90 | 63 | 60.2 | 36 | 10 | M6 | 3 |
| BT40-SFS10-90 | 10 | 16 | 22.3 | 90 | 63 | 60.2 | 42 | 10 | M8x1 | 3 |
| BT40-SFS12-90 | 12 | 18 | 24.3 | 90 | 63 | 60.2 | 47 | 10 | M10x1 | 3 |
| BT40-SFS14-90 | 14 | 20 | 26.3 | 90 | 63 | 60.2 | 47 | 10 | M10x1 | 3 |
| BT40-SFS16-90 | 16 | 22 | 28.3 | 90 | 63 | 60.2 | 50 | 10 | M12x1 | 3 |
| BT40-SFS18-90 | 18 | 25 | 31.3 | 90 | 63 | 60.2 | 50 | 10 | M12x1 | 3 |
| BT40-SFS03-120 | 03 | 9 | 18.3 | 120 | 93 | 88.3 | - | - | - | 5 |
| BT40-SFS04-120 | 04 | 10 | 19.3 | 120 | 93 | 88.3 | - | - | - | 5 |
| BT40-SFS06-120 | 06 | 12 | 21.3 | 120 | 93 | 88.3 | 36 | 10 | M5 | 5 |
| BT40-SFS08-120 | 08 | 14 | 23.3 | 120 | 93 | 88.3 | 36 | 10 | M6 | 5 |
| BT40-SFS10-120 | 10 | 16 | 25.3 | 120 | 93 | 88.3 | 42 | 10 | M8x1 | 5 |
| BT40-SFS12-120 | 12 | 18 | 27.3 | 120 | 93 | 88.3 | 47 | 10 | M10x1 | 5 |
| BT40-SFS14-120 | 14 | 20 | 29.3 | 120 | 93 | 88.3 | 47 | 10 | M10x1 | 5 |
| BT40-SFS16-120 | 16 | 22 | 31.3 | 120 | 93 | 88.3 | 50 | 10 | M12x1 | 5 |
| BT40-SFS18-120 | 18 | 25 | 34.3 | 120 | 93 | 88.3 | 50 | 10 | M12x1 | 5 |
| BT40-SFS03-160 | 03 | 9 | 22.4 | 160 | 133 | 128.3 | - | - | - | 5 |
| BT40-SFS04-160 | 04 | 10 | 23.4 | 160 | 133 | 128.3 | - | - | - | 5 |
| BT40-SFS06-160 | 06 | 12 | 25.4 | 160 | 133 | 128.3 | 36 | 10 | M5 | 5 |
| BT40-SFS08-160 | 08 | 14 | 27.4 | 160 | 133 | 128.3 | 36 | 10 | M6 | 5 |
| BT40-SFS10-160 | 10 | 16 | 29.4 | 160 | 133 | 128.3 | 42 | 10 | M8x1 | 5 |
| BT40-SFS12-160 | 12 | 18 | 31.4 | 160 | 133 | 128.3 | 47 | 10 | M10x1 | 5 |
| BT40-SFS14-160 | 14 | 20 | 33.4 | 160 | 133 | 128.3 | 47 | 10 | M10x1 | 5 |
| BT40-SFS16-160 | 16 | 22 | 35.4 | 160 | 133 | 128.3 | 50 | 10 | M12x1 | 5 |
| BT40-SFS18-160 | 18 | 25 | 38.4 | 160 | 133 | 128.3 | 50 | 10 | M12x1 | 5 |
| BT40-SFS20-160 | 20 | 27 | 40.4 | 160 | 133 | 128.3 | 52 | 10 | M16x1 | 5 |
