DIN 69871 ER Collet Chuck with UM Nut

Name: DIN 69871 ER Collet Chuck with UM Nut
Brand: Shandong Jinjie Machinery Co., Ltd.
Availability: InStock

DIN 69871 ER 콜릿 척(UM 너트 포함)은 다양한 밀링 및 드릴링 작업에서 절삭 공구를 고정하는 데 사용되는 공구 홀더입니다. ER 콜릿을 수용하도록 설계되어 높은 클램핑력을 제공함으로써 가공 중 절삭 공구가 안전하게 고정되도록 합니다. UM 너트 시스템을 통해 추가 공구 없이 빠르고 간편하게 공구를 교체할 수 있습니다. DIN 69871 ER 콜릿 척(UM 너트 포함)은 정밀도와 신뢰성이 필수적인 CNC 가공 작업에 널리 사용됩니다.

BT-ER 공구 홀더는 공작기계 가공에 널리 사용되는 공구 홀더입니다. 공구 홀더 본체와 ER 콜릿으로 구성되며, 주로 드릴이나 밀링 커터와 같은 직선형 절삭 공구를 고정하여 가공하는 데 사용됩니다.

1. 다양한 사양: ER11, ER16, ER20, ER25, ER32, ER40.

2. 조작이 간편합니다.

3. 폭넓은 적용 가능성.

구매 DIN 69871 ER Collet Chuck with UM Nut 



UM NUT를 사용한 DIN 69871 ER 콜렉트 칩의 기술적 인 초안

ER 콜렛 척

콜레트와 컷

카펫 & 담금질

제품 구조

BRIGHT-TOOLS Sk 도구 홀더

Sk40 도구 홀더의 콜렛 및 컷

Sk30 도구 홀더의 운반 및 담금질

Sk50 도구 홀더의 제품 구조

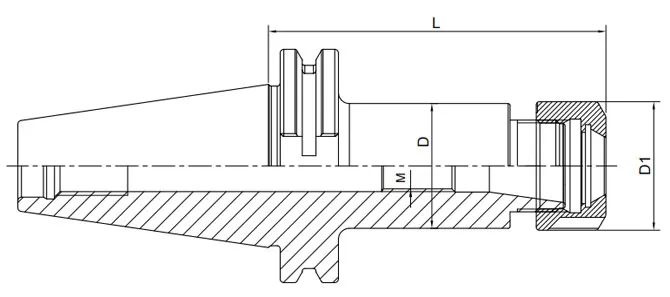

DIN 69871 ER 콜릿 척(UM 너트 포함) 사양

크기	디	D1	L	M	용량
SK30-ER16UM-70	28	32	70	M10	1-10
SK30-ER20UM-70	32	35	70	M14*1.5	1-13
SK30-ER25-70	32	42	70	M18*1.5	2-16
SK30-ER32-70	40	50	70	엠22*1.5	2-20
SK30-ER40-70	43	63	70	M18*1.5	3-26
SK30-ER16UM-100	28	32	100	M10	1-10
SK30-ER20UM-100	32	35	100	M14*1.5	1-13
SK30-ER25-100	32	42	100	M18*1.5	2-16
SK30-ER32-100	40	50	100	M22*1.5	2-20

SK40-ER16UM-63	28	32	63	M10	1-10
SK40-ER20UM-70	34	35	70	M14*1.5	1-13
SK40-ER25-70	42	42	70	M18*1.5	2-16
SK40-ER32-70	40	50	70	M22*1.5	2-20
SK40-ER40-80	50	63	80	M28*1.5	3-26
SK40-ER16UM-100	28	32	100	M10	1-10
SK40-ER20UM-100	34	35	100	M14*1.5	1-13
SK40-ER25-100	42	42	100	M18*1.5	2-16
SK40-ER32-100	50	50	100	M22*1.5	2-20
SK40-ER40-100	50	63	100	M28*1.5	3-26
SK40-ER40-120	50	63	120	M28*1.5	3-26
SK40-ER16UM-160	28	32	160	M10	1-10
SK40-ER20UM-160	34	35	160	M14*1.5	1-13
SK40-ER25-160	42	42	160	M18*1.5	2-16
SK40-ER32-160	50	50	160	M22*1.5	2-20
SK40-ER40-160	50	63	160	M28*1.5	3-26
SK40-ER16UM-200	28	32	200	M10	1-10
SK40-ER20UM-200	34	35	200	M14*1.5	1-13
SK40-ER25-200	42	42	200	M18*1.5	2-16
SK40-ER32-200	50	50	200	M22*1.5	2-20
SK40-ER40-200	50	63	200	M28*1.5	3-26

SK50-ER16UM-70	28	32	70	M10	1-10
SK50-ER20UM-70	34	35	70	M14*1.5	1-13
SK50-ER25-60	42	42	60	M18*1.5	2-16
SK50-ER32-70	50	50	70	M22*1.5	2-20
SK50-ER40-80	63	63	80	M28*1.5	3-26
SK50-ER50-100	64	78	100	M36*1.5	6-34

SK50-ER16UM-100	28	32	100	M10	1-10
SK50-ER20UM-100	34	35	100	M14*1.5	1-13
SK50-ER25-100	42	42	100	M18*1.5	2-16
SK50-ER32-100	50	50	100	M22*1.5	2-20
SK50-ER40-100	63	63	100	M28*1.5	3-26

SK50-ER16UM-160	28	32	160	M10	1-10
SK50-ER20UM-160	34	35	160	M14*1.5	1-13
SK50-ER25-160	42	42	160	M18*1.5	2-16
SK50-ER32-160	50	50	160	M22*1.5	2-20
SK50-ER40-160	63	63	160	M28*1.5	3-26

SK50-ER16UM-200	28	32	200	M10	1-10
SK50-ER20UM-200	34	35	200	M14*1.5	1-13
SK50-ER25-200	42	42	200	M18*1.5	2-16
SK50-ER32-200	50	50	200	M22*1.5	2-20
SK50-ER40-200	63	63	200	M28*1.5	3-26

SK60-ER32-100	50	50	100	M22*1.5	2-20
SK60-ER40-100	63	63	100	M28*1.5	3-26
SK60-ER50-100	64	78	100	M36*1.5	6-34

SK60-ER32-160	50	50	160	M22*1.5	2-20
SK60-ER40-160	63	63	160	M28*1.5	3-26
SK60-ER50-160	64	78	160	M36*1.5	6-34
