공구 홀더는 CNC 가공에 중요한 역할을하여 정밀도, 안정성 및 효율성에 영향을 미칩니다. 가장 널리 사용되는 시스템 중에는 HSK 도구 홀더 및 DIN 69871 도구 홀더가 있습니다. 둘 다 현대 가공에서 자리를 잡았지만 각각은 다른 성능 요구에 맞게 설계되었습니다.
그렇다면 HSK 도구 홀더를 DIN 69871 정확히 구별하는 것은 무엇입니까? 이 기사에서는 두 가지 모두의 기술적 설계, 기능적 이점 및 응용 프로그램을 탐색하여 가공에 가장 적합한 것을 결정하는 데 도움이됩니다.
HSK (Hollow Shank Taper) 공구 홀더는 높은 RPM에서 더 나은 균형과 클램핑 력에 대한 증가하는 수요를 충족시키기 위해 독일에서 개발 된 고속 고정밀 홀더입니다. Bright-tools는 정밀 가공을 위해 특별히 설계된 HSK A63, A100 및 HSK E 시리즈를 포함한 광범위한 HSK 도구 홀더를 제공합니다.
더 짧은 테이퍼 길이: 고속에서 더 나은 균형을 보장
이중 접촉 시스템: 테이퍼와 스핀들의 얼굴 모두 접촉
중공 생크: 무게 감소, 가속 및 감속 개선
높은 클램핑 힘: 더 높은 절단 매개 변수를 활성화
HSK 공구 홀더는 극도의 정밀도와 강성이 요구되는 항공 우주, 금형 제작 및 고속 밀링 애플리케이션에 널리 사용됩니다.

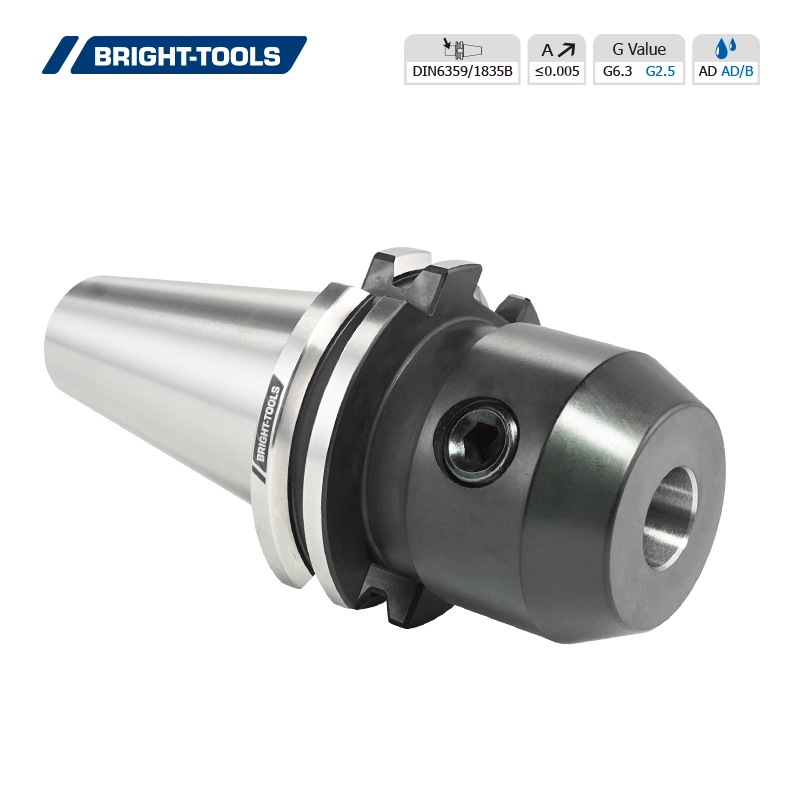

DIN 69871 도구 홀더 (일부 지역에서는 SK 또는 BT 홀더라고도 함) 는 표준화 된 테이퍼 설계를 기반으로합니다. 밝은 공구는 우수한 표면 처리와 높은 동심도를 가진 DIN 69871 홀더를 제조하여 산업 응용 분야에서 성능 일관성을 보장합니다.
표준 7:24 테이퍼 각도
풀 스터드 클램핑 메커니즘
다양한 형태로 제공 (A, AD, B)
비용 효율적이고 널리 호환 가능
DIN 69871 홀더는 일반적으로 CNC 가공, 자동차 및 중장비 밀링에서 일반적이며 신뢰할 수 있고 내구성있는 솔루션을 제공합니다.
| 기능 | HSK 도구 홀더 | DIN 69871 도구 홀더 |
|---|---|---|
| 테이퍼 각도 | 짧은 테이퍼 얼굴 접촉 | 7:24 테이퍼 만 |
| 클램핑 | 이중 접촉 (테이퍼 플랜지) | 스터드 풀 (테이퍼 만 해당) |
| 속도 적합성 | 최대 40,000 RPM | 일반적으로 15,000 RPM 아래 |
| 균형 & 진동 | 높은 RPM에서 우수한 균형 | 고속 작업에 덜 적합 |
| 강성 | 높은 (얼굴 접촉 추가 지원) | 보통 |
| 신청 | 정밀, 고속 가공 | 범용 가공 |
| 도구 변경 시간 | 더 빠른 (짧은 테이퍼) | 약간 느리게 |
| 호환성 | HSK 스핀들에 특정 | 많은 기계와 호환이 되는 |
고속 가공과 관련하여 HSK 공구 홀더는 경량 구조, 더 나은 균형 및 이중 접촉 클램핑으로 인해 DIN 69871 능가합니다. HSK의 중공 디자인은 빠른 스핀들 가속 및 감속을 가능하게하여 기계의 가공 시간과 마모를 줄입니다.
Bright-tools는 DIN 69893 표준에 정밀 균형 잡힌 HSK 홀더를 제공하여 홀더가 초고속 CNC 작업의 요구 사항을 충족 할 수 있도록합니다.
홀딩력과 포지셔닝 정확도 측면에서 HSK 홀더는 우수한 강성을 유지합니다. 동시에 테이퍼와 얼굴 접촉은 축 방향 이동을 줄이고 무거운 절단 중에 진동을 방지합니다.
DIN 69871 홀더는 견고하지만 스핀들 테이퍼에만 접촉하여 특히 측면 하중 하에서 미세한 오정렬에 더 취약합니다.
밝은 도구는 모든 DIN 69871 홀더가 ≤ 0.003mm 이내에서 동심원에 대해 테스트되도록합니다. 이는 대부분의 산업 응용 분야에 이상적이지만 동적 조건에서 HSK 홀더의 반복성 수준에 도달하지 못할 수 있습니다.
DIN 69871 홀더의 주요 장점은 다양한 CNC 기계와의 광범위한 호환성입니다. 특히 유럽과 아시아의 많은 수직 머시닝 센터 (VMC) 에서 플러그 앤 플레이 솔루션입니다.
반대로 HSK 홀더는 호환 가능한 스핀들과 클램핑 메커니즘이 필요하므로 특수 고속 장비에 더 적합합니다. 그러나 많은 현대 고정밀 CNC가이러한 성능 이점을 수용하기 위해 HSK 스핀들과 함께.
HSK와 DIN 69871 중 선택은 가공 목표에 따라 다릅니다.
운영 요구 초고속 정밀도 및 속도
항공 우주, 금형 제작 또는 다이 캐스팅 산업에서 일합니다.
빠른 도구 변경 및 낮은 런아웃이 필요합니다.
고속 스핀들로 CNC를 작동
일반적으로 사용하기 위해서는 다재다능하고 비용 효율적인 홀더가 필요합니다.
기계는 7:24 테이퍼 스핀들을 사용합니다
RPM 요구 사항은 보통 (<15,000)
당신은 광범위한 호환성을 중요시합니다
정밀 툴링 분야에서 20 년 이상의 경험을 가진 밝은 도구는 HSK 및 DIN 69871 홀더의 신뢰할 수있는 제조업체입니다. 이 회사는 ZEISS CMM, 동적 밸런싱 머신 및 동심도 측정 기기와 같은 고급 검사 기능을 갖춘 완비 된 생산 시설을 운영합니다.
그들의 제품 하이라이트는 다음과 같습니다.
엄격한 품질 관리: 모든 공구 홀더는 선적 전에 검사됩니다
맞춤형 솔루션: 특정 기계 모델 또는 성능 요구 사항에 맞는 맞춤형 홀더
표면 경화 처리: 내구성 및 내마모성 향상
글로벌 파트너십: 유럽, 북미 및 동남아시아 시장 서비스
고속 정밀 밀링을위한 HSK A63 홀더 또는 일반 CNC 애플리케이션을위한 DIN 69871 AD/B 홀더를 찾고 있는지 여부에 관계없이 Bright-tools는 고품질 솔루션의 전체 카탈로그를 제공합니다.
HSK와DIN 69871 도구 홀더CNC 가공에서 중요한 역할을 수행하며 각기 다른 조건에서 탁월합니다. HSK 보유자는 고속 및 고정밀 상황에서 비교할 수없는 성능을 제공하지만 DIN 69871 일상적인 밀링을위한 비용 효율적이고 신뢰할 수있는 선택입니다.
Bright-tools에서는 타협 할 필요가 없습니다. 전문 지식과 광범위한 제품 제공을 통해 가공 정확도, 효율성 및 일관성을 높이는 데 적합한 공구 홀더를 찾을 수 있습니다.
