B1A 방사형, 짧은, 냉각수
직선 생크 및 플랜지 얼굴 접촉 덕분에 높은 강성
톱니 모양의 클램핑 시스템으로 인한 견고한 디자인
바닥 냉각수 입구 구멍으로
공구의 오버행을 조정할 수있는 냉각수 출구 슬롯

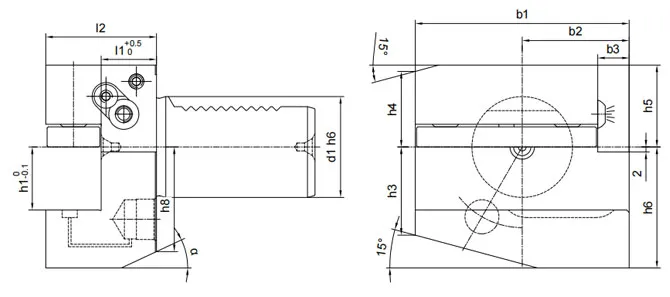

크기 | B1 | B2 | B3 | L1 | H3 | H4 | H5 | H6 | H8 | Α |
B1A-161234 | 42 | 23 | 5 | 23 | 15 | 15 | 20 | 22 | 19 | 30 ˚ |
B1A-201640 | 55 | 30 | 7 | 26 | 19 | 19 | 25 | 30 | 23 | 30 ˚ |
B1A-252040 | 70 | 35 | 10 | 22 | 26 | 22 | 28 | 38 | 30 | 25 ˚ |
B1A-302040 | 70 | 35 | 10 | 22 | 26 | 22 | 28 | 38 | 30 | 25 ˚ |
B1A-402544 | 85 | 42.5 | 12.5 | 22 | 35 | 30 | 32.5 | 48 | 43 | 30 ˚ |
B1A-502544 | 85 | 42.5 | 12.5 | 22 | 43 | 30 | 32.5 | 48 | 43 | 30 ˚ |
