B1B4AK 방사형, 짧은, 냉각수, 쐐기 클램핑 홀더
B1B4AK Radial, Short, Coolant, Wedge 클램핑 홀더는 가공 작업에 사용되는 공구 홀더 유형입니다. 방사형 절단 가장자리, 짧은 전체 길이 및 내장 냉각수 시스템으로 설계되었습니다. 홀더에는 정확하고 효과적인 가공을 위해 안전하고 효율적인 공구 클램핑을 제공하는 쐐기 클램핑 메커니즘이 있습니다.

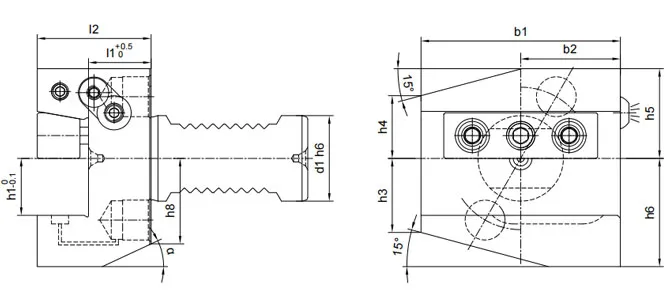

크기 | B1 | B2 | B3 | L1 | H3 | H4 | H5 | H6 | H8 | Α |
B1B4AK-302040 | 70 | 35 | - | 22 | 26 | 22 | 31.5 | 38 | 30 | 25 ˚ |
B1B4AK-402544 | 85 | 42.5 | - | 22 | 35 | 30 | 38 | 48 | 43 | 30 ˚ |
B1B4AK-502544 | 85 | 42.5 | - | 22 | 43 | 30 | 43 | 48 | 43 | 30 ˚ |
