B6AK 방사형, 긴, 냉각수, 쐐기 클램핑 홀더
B6AK 방사형, 긴, 냉각수, 웨지 클램핑 홀더는 가공 작업을위한 특수 공구 홀더입니다. 그들은 방사형 절삭 가장자리를 가지고 있으며 절삭 효율과 공구 수명을 향상시키는 냉각수 시스템이 내장되어 있습니다. 이러한 홀더는 또한 정확한 가공 공정 동안 공구를 제자리에 고정시키기 위해 웨지 클램핑 메커니즘을 이용한다.

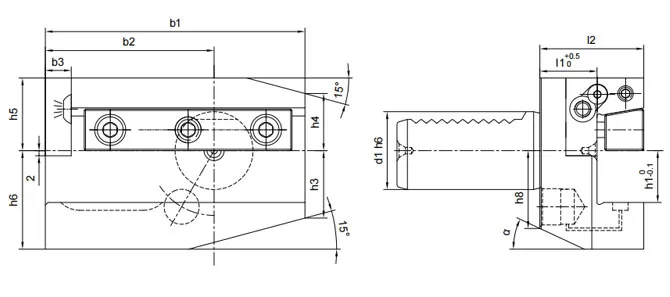

크기 | B1 | B2 | B3 | L1 | H3 | H4 | H5 | H6 | H8 | Α |
B6AK-302040 | 100 | 65 | 10 | 22 | 26 | 22 | 28 | 38 | 30 | 25 ˚ |
B6AK-402544 | 118 | 75.5 | 12.5 | 22 | 35 | 30 | 32.5 | 48 | 43 | 30 ˚ |
B6AK-503255 | 130 | 80 | 16 | 30 | 42 | 35 | 35 | 60 | 55 | 30 ˚ |
B6AK-603260 | 145 | 82.5 | 16 | 30 | 46 | 42.5 | 42.5 | 62.5 | 57 | 30 ˚ |
