B7AK 방사형, 긴, 냉각수, 쐐기 클램핑 홀더

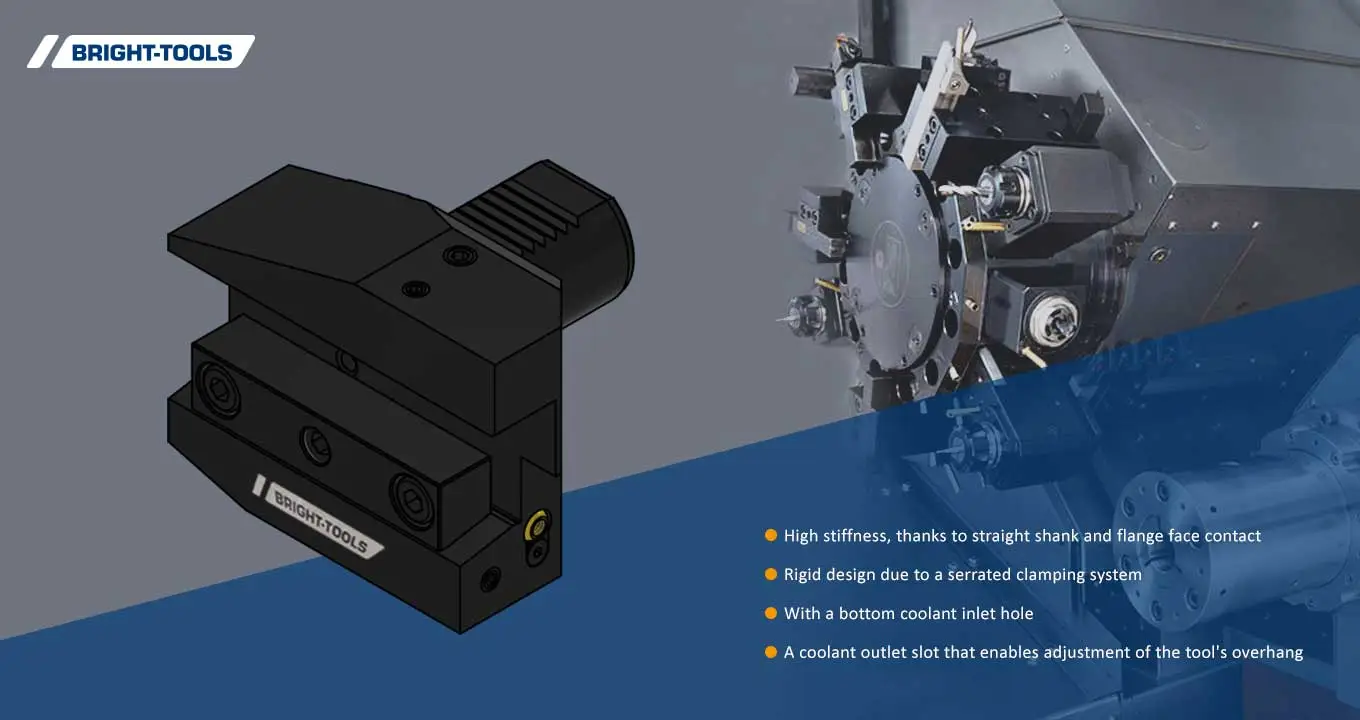

B7AK 방사형, 긴, 냉각수, 쐐기 클램핑 홀더는 가공 작업에 사용되는 전문 홀더입니다. 방사형 절단 가장자리와 전체 길이가 길기 때문에 더 깊거나 접근하기 어려운 지역에서 드릴링 또는 밀링에 적합합니다. 이 홀더는 붙박이 냉각수 시스템과 정밀하고 효과적인 가공 중에 안전한 공구 클램핑을위한 쐐기 클램핑 메커니즘을 갖추고 있습니다.

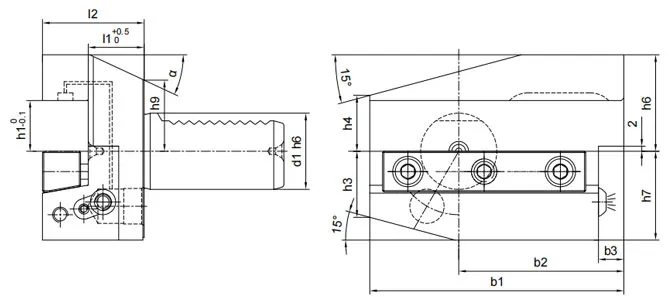

크기 | B1 | B2 | B3 | L1 | H3 | H4 | H6 | H7 | H9 | Α |
B7AK-302040 | 100 | 65 | 10 | 22 | 26 | 22 | 38 | 35 | 28 | 25 ˚ |
B7AK-402544 | 118 | 75.5 | 12.5 | 22 | 35 | 30 | 48 | 42.5 | 43 | 30 ˚ |
B7AK-503255 | 130 | 80 | 16 | 30 | 42 | 35 | 60 | 50 | 55 | 30 ˚ |
B7AK-603260 | 145 | 82.5 | 16 | 30 | 46 | 42.5 | 62.5 | 62.5 | 57 | 30 ˚ |
