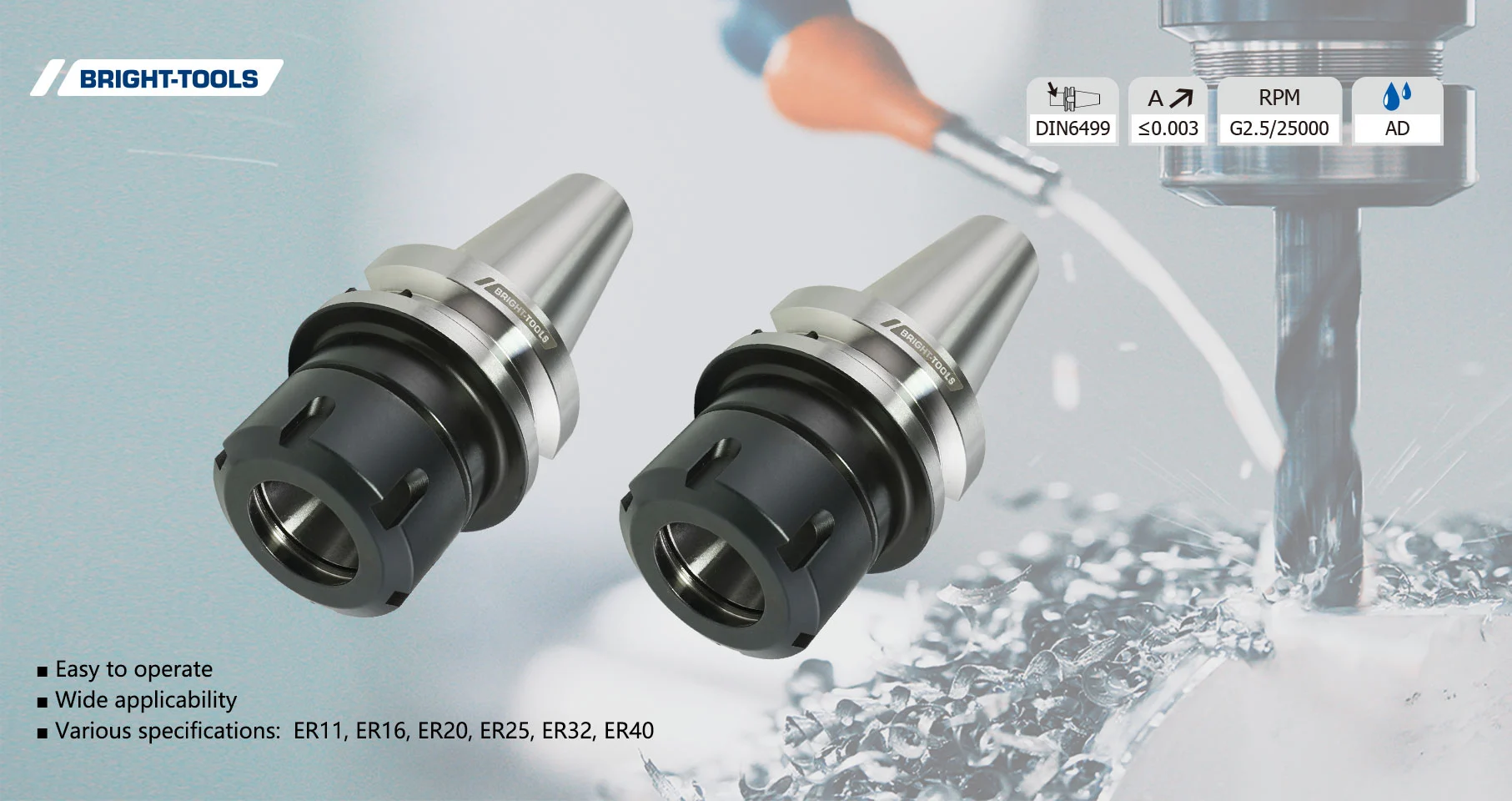

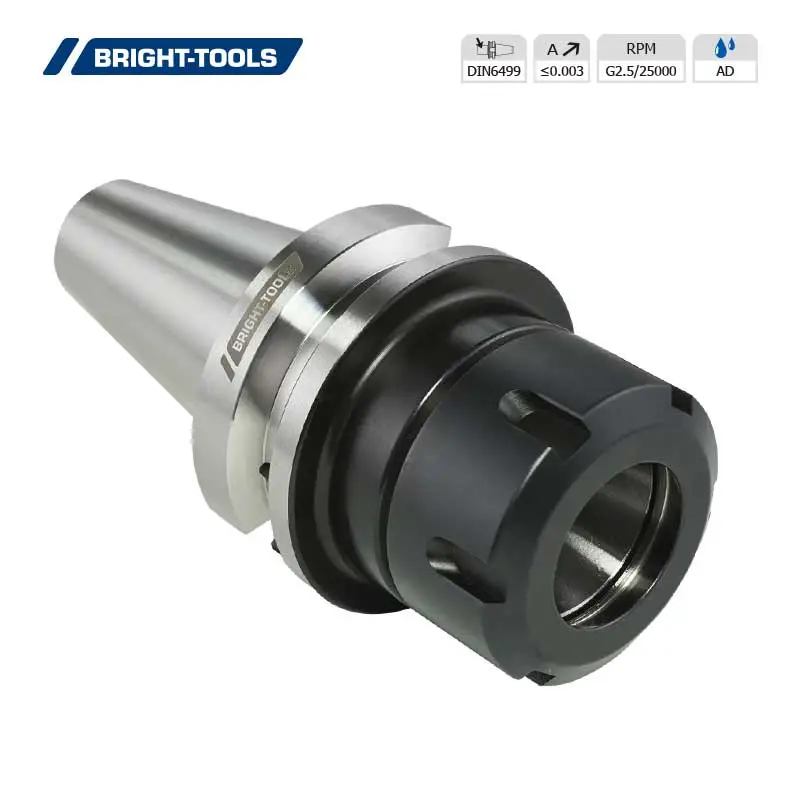

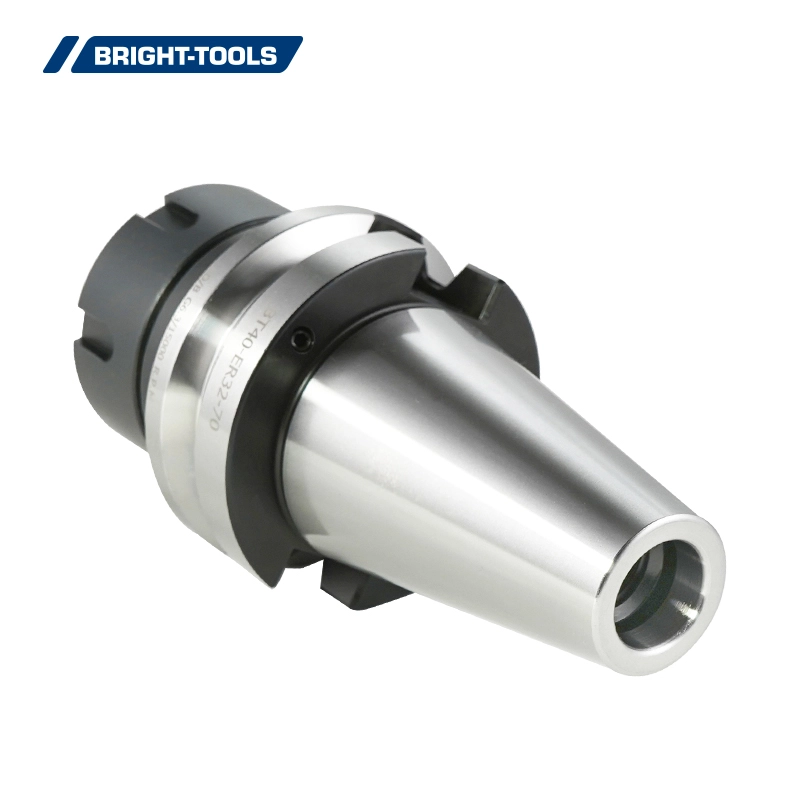

UM 너트와 BBT ER 콜레트 척
BBT-ER 공구 홀더는 공작 기계 가공에서 일반적으로 사용되는 공구 홀더입니다. 그것은 도구 홀더 본체와 ER 콜렛으로 구성됩니다. 주로 드릴 및 밀링 커터 가공과 같은 직선 생크 절단 도구를 클램프하고 고정하는 데 사용됩니다.
1. 다양한 사양: ER11, ER16, ER20, ER25, ER32, ER40.
2. 작동하기 쉽습니다.
3. 넓은 적용 가능성.
4. BBT 스핀들은 첫 번째 선택입니다.

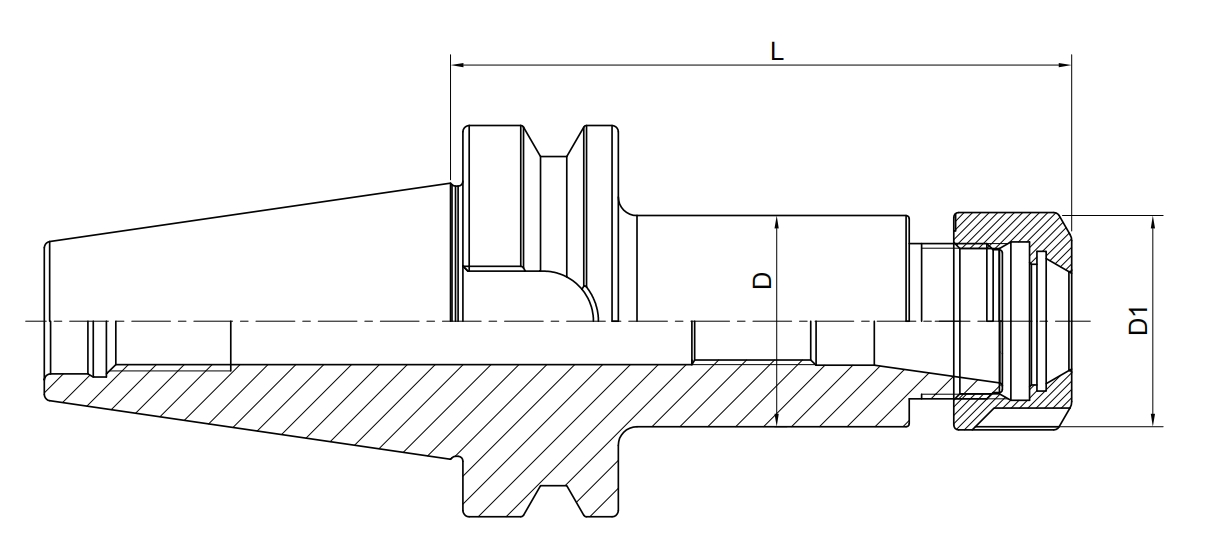

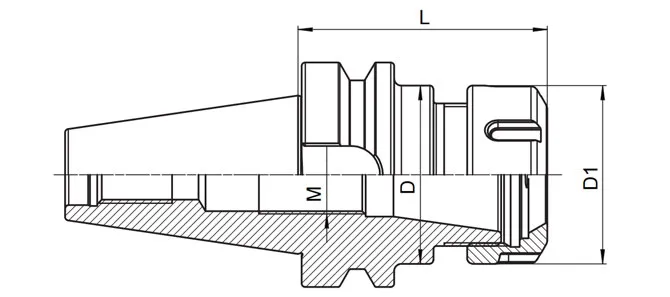

| 크기 | D | D1 | L | 수용량 |
| BBT40-ER16UM-70 | 28 | 32 | 70 | 1-10 |
| BBT40-ER20UM-70 | 34 | 35 | 70 | 1-13 |
| BBT40-ER25-70 | 42 | 42 | 70 | 2-16 |
| BBT40-ER32-70 | 50 | 50 | 70 | 2-20 |
| BBT40-ER40-80 | 50 | 63 | 80 | 3-26 |
| BBT40-ER16UM-100 | 28 | 32 | 100 | 1-10 |
| BBT40-ER20UM-100 | 34 | 35 | 100 | 1-13 |
| BBT40-ER25-100 | 42 | 42 | 100 | 2-16 |
| BBT40-ER32-100 | 50 | 50 | 100 | 2-20 |
| BBT40-ER40-100 | 50 | 63 | 100 | 3-26 |
| BBT40-ER16UM-160 | 28 | 32 | 160 | 1-10 |
| BBT40-ER20UM-160 | 34 | 35 | 160 | 1-13 |
| BBT40-ER25-160 | 42 | 42 | 160 | 2-16 |
| BBT40-ER32-160 | 50 | 50 | 160 | 2-20 |
| BBT40-ER40-160 | 50 | 63 | 160 | 3-26 |
| 28 | 32 | 70 | 1-10 | |
| BBT50-ER20UM-70 | 34 | 35 | 70 | 1-13 |
| BBT50-ER25-70 | 42 | 42 | 70 | 2-16 |
| BBT50-ER32-70 | 40 | 50 | 70 | 2-20 |
| BBT50-ER40-80 | 63 | 63 | 80 | 3-26 |
| BBT50-ER50-100 | 64 | 78 | 100 | 6-34 |
| BBT50-ER16UM-100 | 28 | 32 | 100 | 1-10 |
| BBT50-ER20UM-100 | 34 | 35 | 100 | 1-13 |
| BBT50-ER25-100 | 42 | 42 | 100 | 2-16 |
| BBT50-ER32-100 | 50 | 50 | 100 | 2-20 |
| BBT50-ER40-100 | 63 | 63 | 100 | 3-26 |
| BBT50-ER16UM-160 | 28 | 32 | 160 | 1-10 |
| BBT50-ER20UM-160 | 34 | 35 | 160 | 1-13 |
| BBT50-ER25-160 | 42 | 42 | 160 | 2-16 |
| BBT50-ER32-160 | 50 | 50 | 160 | 2-20 |
| BBT50-ER40-160 | 63 | 63 | 160 | 3-26 |
