지루한 바 홀더 양식 E2S
지루한 바 홀더 양식 E2S 는 표준 또는 특수 보링 바와 함께 사용하도록 설계된 매우 다양하고 신뢰할 수있는 액세서리입니다. 취급이 용이하도록 컴팩트 한 디자인을 특징으로하며 지루한 작업 중에 탁월한 정밀도, 안정성 및 내구성을 제공하도록 설계되었습니다. 다양한 인덱싱 가능한 인서트와 호환되므로 머시닝 센터 및 CNC 장비에 적합하며 모든 전문 기계공 또는 엔지니어에게 필수적인 도구입니다.

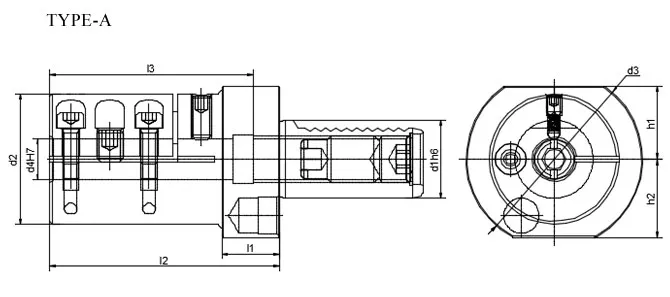

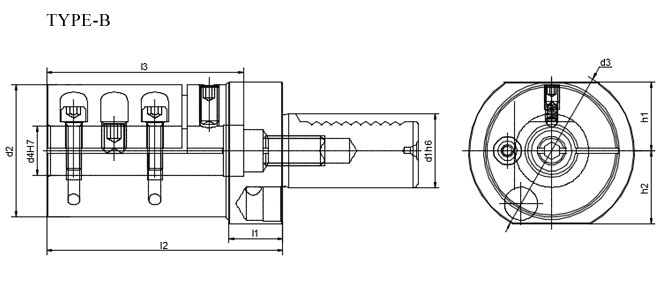

크기 | D1 | D2 | D3 | D4 | H1 | H2 | L1 | L2 | L3 |
E2S-30x6 | 30 | 32 | 68 | 6 | 28 | - | 75 | 22 | 65 |
E2S-30x8 | 30 | 34 | 68 | 8 | 28 | - | 75 | 22 | 65 |
E2S-30x10 | 30 | 38 | 68 | 10 | 28 | - | 75 | 22 | 65 |
E2S-30x12 | 30 | 38 | 68 | 12 | 28 | - | 75 | 22 | 65 |
E2S-30x16 | 30 | 42 | 68 | 16 | 28 | 30 | 75 | 22 | 70 |
E2S-30x20 | 30 | 42 | 68 | 20 | 28 | 30 | 75 | 22 | 66 |
E2S-30x25 | 30 | 48 | 68 | 25 | 28 | 30 | 75 | 22 | 66 |
E2S-30x32 | 30 | 56 | 68 | 32 | 28 | 30 | 75 | 22 | 65 |
E2S-30x40 | 30 | 65 | 68 | 40 | 28 | - | 75 | 22 | 67 |
E2S-40x6 | 40 | 32 | 83 | 6 | 32.5 | - | 75 | 22 | 65 |
E2S-40x8 | 40 | 34 | 83 | 8 | 32.5 | - | 75 | 22 | 65 |
E2S-40x10 | 40 | 38 | 83 | 10 | 32.5 | - | 75 | 22 | 65 |
E2S-40x12 | 40 | 38 | 83 | 12 | 32.5 | - | 75 | 22 | 65 |
E2S-40x16 | 40 | 42 | 83 | 16 | 32.5 | - | 75 | 88 | 68 |
E2S-40x20 | 40 | 42 | 83 | 20 | 32.5 | - | 85 | 96 | 80 |
E2S-40x25 | 40 | 48 | 83 | 25 | 32.5 | - | 85 | 112 | 76 |
E2S-40x32 | 40 | 56 | 83 | 32 | 32.5 | - | 85 | 142 | 76 |
E2S-40x40 | 40 | 65 | 83 | 40 | 32.5 | - | 97 | 174 | 90 |
50 | 42 | 98 | 16 | 35 | - | 93 | 103 | 85 | |
E2S-50x20 | 50 | 42 | 98 | 20 | 35 | - | 93 | 103 | 85 |
E2S-50x25 | 50 | 48 | 98 | 25 | 35 | - | 98 | 120 | 90 |
E2S-50x32 | 50 | 56 | 98 | 32 | 35 | - | 98 | 150 | 90 |
E2S-50x40 | 50 | 65 | 98 | 40 | 35 | - | 115 | 182 | 105 |
E2S-50x50 | 50 | 76 | 98 | 50 | 35 | - | 125 | 182 | 112 |
E2S-60x25 | 60 | 48 | 123 | 25 | 42.5 | - | 98 | 120 | 90 |
E2S-60x32 | 60 | 56 | 123 | 32 | 42.5 | - | 98 | 150 | 90 |
E2S-60x40 | 60 | 65 | 123 | 40 | 42.5 | - | 115 | 182 | 105 |
E2S-60x50 | 60 | 76 | 123 | 50 | 42.5 | - | 125 | 202 | 112 |
