BT 수축 척, 3 °, 정사이즈, 양식 A
슬림 한 코를 가진 3 ° 슬림 통합 수축 맞는 척은 벽 가까이에 접근하고 간섭 문제를 피할 수 있습니다. 특정 공작물 모양 및 가공 조건에 이상적인 홀더를 선택할 수 있으며, 큰 지름은 중장비 가공에 더 좋으며 작은 지름은 마이크로 가공에 더 좋습니다.
1, 풍부한 크기 다양성.
2, 두꺼운 뿌리와 슬림 코.
3, 중장비 가공 및 마이크로 가공 모두 적용.
4, 홀더 벽 2.25-6mm.

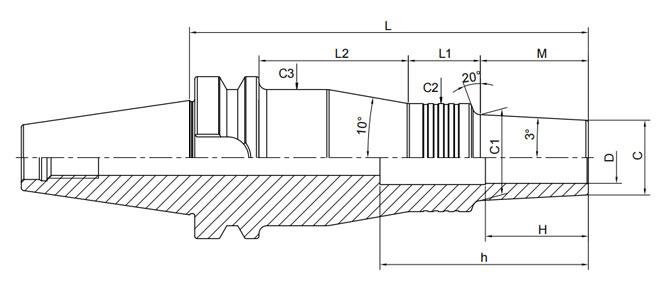

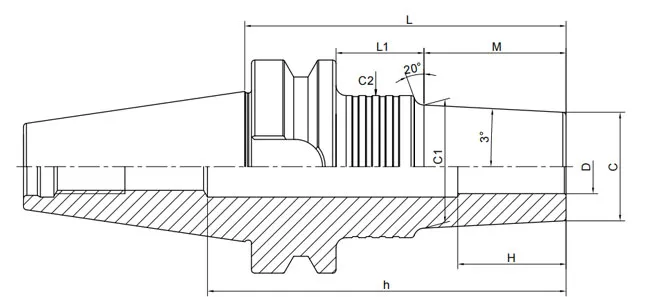

크기 | D | C | L | M | L1 | C1 | C2 | H | H |
BT30-SFRA3-75-M22 | 3 | 7.5 | 75 | 22 | 31 | 9.8 | 25 | 9 | 99 |
BT30-SFRA4-75-M22 | 4 | 10 | 75 | 22 | 31 | 12.3 | 25 | 12 | 99 |
BT30-SFRA6-75-M22 | 6 | 12 | 75 | 22 | 31 | 14.3 | 25 | 18 | 99 |
BT30-SFRA8-75-M22 | 8 | 14 | 75 | 22 | 31 | 16.3 | 25 | 24 | 99 |
BT30-SFRA10-75-M22 | 10 | 16 | 75 | 22 | 31 | 18.3 | 25 | 30 | 99 |
BT30-SFRA12-75-M22 | 12 | 20 | 75 | 22 | 31 | 22.3 | 25 | 30 | 99 |
BT30-SFRA16-60-M22 | 16 | 26 | 60 | 22 | 16 | 28.3 | 34 | 32 | 60 |
BT30-SFRA20-65-M22 | 20 | 32 | 65 | 22 | 21 | 34.3 | 40 | 38 | 60 |
크기 | D | C | L | M | L1 | C1 | C2 | H | |
BT40-SFRA3-75-M22 | 3 | 7.5 | 75 | 22 | 26 | 9.8 | 25 | 9 | 110 |
BT40-SFRA3-95-M42 | 3 | 7.5 | 95 | 42 | 26 | 11.9 | 25 | 9 | 130 |
BT40-SFRA3-105-M22 | 3 | 7.5 | 105 | 22 | 56 | 9.8 | 26 | 9 | 140 |
BT40-SFRA3-120-M67 | 3 | 7.5 | 120 | 67 | 26 | 14.5 | 26 | 9 | 155 |
BT40-SFRA3-125-M42 | 3 | 7.5 | 125 | 42 | 56 | 11.9 | 26 | 9 | 160 |
BT40-SFRA3-150-M67 | 3 | 7.5 | 150 | 67 | 56 | 14.5 | 26 | 9 | 185 |
BT40-SFRA3-150-M97 | 3 | 7.5 | 150 | 97 | 26 | 17.7 | 26 | 9 | 185 |
BT40-SFRA3-180-M97 | 3 | 7.5 | 180 | 97 | 56 | 17.7 | 26 | 9 | 215 |
BT40-SFRA3-180-M127 | 3 | 7.5 | 180 | 127 | 26 | 20.8 | 36 | 9 | 215 |
BT40-SFRA3-210-M127 | 3 | 7.5 | 210 | 127 | 56 | 20.8 | 36 | 9 | 245 |
BT40-SFRA4-75-M22 | 4 | 10 | 75 | 22 | 26 | 12.3 | 25 | 12 | 110 |
BT40-SFRA4-95-M42 | 4 | 10 | 95 | 42 | 26 | 14.4 | 26 | 12 | 130 |
BT40-SFRA4-105-M22 | 4 | 10 | 105 | 22 | 56 | 12.3 | 26 | 12 | 140 |
BT40-SFRA4-120-M67 | 4 | 10 | 120 | 67 | 26 | 17 | 25 | 12 | 155 |
BT40-SFRA4-125-M42 | 4 | 10 | 125 | 42 | 56 | 14.4 | 26 | 12 | 160 |
BT40-SFRA4-150-M67 | 4 | 10 | 150 | 67 | 56 | 17 | 25 | 12 | 185 |
BT40-SFRA4-150-M97 | 4 | 10 | 150 | 97 | 26 | 20.2 | 25 | 12 | 185 |
BT40-SFRA4-180-M97 | 4 | 10 | 180 | 97 | 56 | 20.2 | 26 | 12 | 215 |
BT40-SFRA4-180-M127 | 4 | 10 | 180 | 127 | 26 | 23.3 | 36 | 12 | 215 |
BT40-SFRA4-210-M127 | 4 | 10 | 210 | 127 | 56 | 23.3 | 36 | 12 | 245 |
크기 | D | C | L | M | L1 | C1 | C2 | H | H |
BT50-SFRA3-90-M22 | 3 | 7.5 | 90 | 22 | 30 | 9.8 | 25 | 9 | 145 |
BT50-SFRA3-110-M42 | 3 | 7.5 | 110 | 30 | 11.9 | 26 | 9 | 165 | |
BT50-SFRA3-120-M22 | 3 | 7.5 | 120 | 22 | 60 | 9.8 | 26 | 9 | 175 |
BT50-SFRA3-135-M67 | 3 | 7.5 | 135 | 67 | 30 | 14.5 | 26 | 9 | 190 |
BT50-SFRA3-140-M42 | 3 | 7.5 | 140 | 42 | 60 | 11.9 | 26 | 9 | 195 |
BT50-SFRA3-165-M67 | 3 | 7.5 | 165 | 67 | 60 | 14.5 | 26 | 9 | 220 |
BT50-SFRA3-165-M97 | 3 | 7.5 | 165 | 97 | 30 | 17.7 | 26 | 9 | 220 |
BT50-SFRA3-195-M97 | 3 | 7.5 | 195 | 97 | 60 | 17.7 | 26 | 9 | 250 |
BT50-SFRA3-195-M127 | 3 | 7.5 | 195 | 127 | 30 | 20.8 | 32 | 9 | 250 |
BT50-SFRA3-225-M127 | 3 | 7.5 | 225 | 127 | 60 | 20.8 | 36 | 9 | 280 |
BT50-SFRA4-90-M22 | 4 | 10 | 90 | 22 | 30 | 12.3 | 25 | 12 | 145 |
BT50-SFRA4-110-M42 | 4 | 10 | 110 | 42 | 30 | 14.4 | 26 | 12 | 165 |
BT50-SFRA4-120-M22 | 4 | 10 | 120 | 60 | 12.3 | 25 | 12 | 175 | |
BT50-SFRA4-135-M67 | 4 | 10 | 135 | 67 | 30 | 17 | 26 | 12 | 190 |
BT50-SFRA4-140-M42 | 4 | 10 | 140 | 42 | 60 | 14.4 | 26 | 12 | 195 |
BT50-SFRA4-165-M67 | 4 | 10 | 165 | 67 | 60 | 17 | 26 | 12 | 220 |
BT50-SFRA4-165-M97 | 4 | 10 | 165 | 97 | 30 | 20.2 | 26 | 12 | 220 |
BT50-SFRA4-195-M97 | 4 | 10 | 195 | 97 | 60 | 20.2 | 26 | 12 | 250 |
BT50-SFRA4-195-M127 | 4 | 10 | 195 | 127 | 30 | 23.3 | 36 | 12 | 250 |
BT50-SFRA4-225-Ml 27 | 4 | 10 | 225 | 127 | 60 | 23.3 | 36 | 12 | 280 |
