C1C4AK 축, 냉각수, 쐐기 클램핑 홀더
C1C4AK 축, 냉각제, 웨지 클램핑 홀더는 축 절단이 필요한 가공 작업에 사용되는 특수 공구 홀더입니다. 이 홀더는 절삭 효율과 공구 수명을 향상시키기 위해 냉각수 시스템이 내장되어 있습니다. 또한 정확하고 효과적인 축 가공 공정 중에 안전한 공구 클램핑을 위해 쐐기 클램핑 메커니즘을 사용합니다.

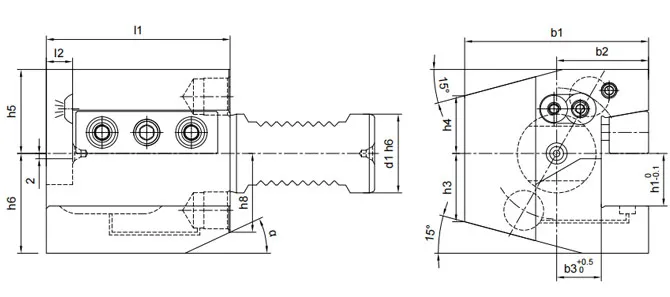

크기 | B1 | B2 | B3 | L2 | H3 | H4 | H5 | H6 | H8 | Α |
C1C4AK-302070 | 70 | 35 | 17 | 10 | 26 | 22 | 32 | 38 | 30 | 25 ˚ |
C1C4AK-402585 | 85 | 42.5 | 21 | 12.5 | 35 | 30 | 38 | 48 | 40 | 15 ˚ |
C1C4AK-502585 | 90.5 | 48 | 26 | 12.5 | 42 | 35 | 44 | 48 | 43 | 30 ˚ |
