UM 너트와 함께 DIN 69893 ER 콜레트 척
HSK-ER 공구 홀더는 공작 기계 가공에서 일반적으로 사용되는 공구 홀더입니다. 그것은 도구 홀더 본체와 ER 콜렛으로 구성됩니다. 주로 드릴 및 밀링 커터 가공과 같은 직선 생크 절단 도구를 클램프하고 고정하는 데 사용됩니다.
1. 다양한 사양: ER11, ER16, ER20, ER25, ER32, ER40.
2. 작동하기 쉽습니다.
3. 넓은 적용 가능성.
HSK-ER 공구 홀더는 공작 기계 가공에서 일반적으로 사용되는 공구 홀더입니다. 그것은 도구 홀더 본체와 ER 콜렛으로 구성됩니다. 주로 드릴 및 밀링 커터 가공과 같은 직선 생크 절단 도구를 클램프하고 고정하는 데 사용됩니다.
1. 다양한 사양: ER11, ER16, ER20, ER25, ER32, ER40.
2. 작동하기 쉽습니다.
3. 넓은 적용 가능성.

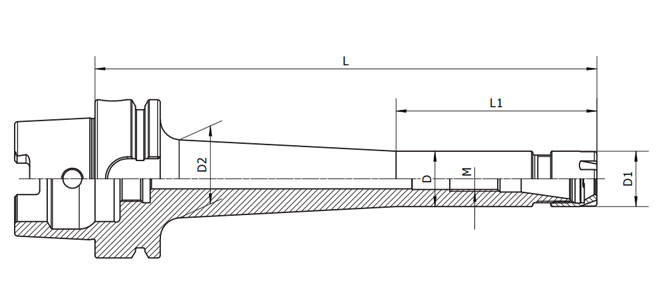

| 크기 | D | D1 | L1 | 수용량 |
| HSK32A-ER16UM-80 | 28 | 32 | 80 | 1-10 |
| HSK32A-ER20UM-80 | 34 | 35 | 80 | 1-13 |
| HSK32A-ER25-80 | 42 | 42 | 80 | 2-16 |
| HSK32A-ER32-50 | 50 | 50 | 50 | 3-20 |
| HSK40A-ER16UM-80 | 28 | 32 | 80 | 1-10 |
| HSK40A-ER20UM-80 | 34 | 35 | 80 | 1-13 |
| HSK40A-ER25-80 | 42 | 42 | 80 | 2-16 |
| HSK40A-ER32-80 | 50 | 50 | 80 | 3-20 |
| HSK50A-ER16UM-80 | 28 | 32 | 80 | 1-10 |
| HSK50A-ER20UM-80 | 34 | 35 | 80 | 1-13 |
| HSK50A-ER25-80 | 42 | 42 | 80 | 2-16 |
| HSK50A-ER32-100 | 50 | 50 | 100 | 3-20 |
| HSK63A-ER16UM-75 | 28 | 32 | 75 | 1-10 |
| HSK63A-ER20UM-75 | 34 | 35 | 75 | 1-13 |
| HSK63A-ER25-75 | 42 | 42 | 75 | 2-16 |
| HSK63A-ER32-75 | 50 | 50 | 75 | 3-20 |
| HSK63A-ER40-80 | 50 | 63 | 80 | 4-26 |
| HSK63A-ER16UM-100 | 28 | 32 | 100 | 1-10 |
| HSK63A-ER20UM-100 | 34 | 35 | 100 | 1-13 |
| HSK63A-ER25-100 | 42 | 42 | 100 | 2-16 |
| HSK63A-ER32-100 | 50 | 50 | 100 | 3-20 |
| HSK63A-ER40-100 | 50 | 63 | 100 | 4-26 |
| HSK63A-ER16UM-120 | 28 | 32 | 120 | 1-10 |
| HSK63A-ER20UM-120 | 34 | 35 | 120 | 1-13 |
| HSK63A-ER25-120 | 42 | 42 | 120 | 2-16 |
| HSK63A-ER32-120 | 50 | 50 | 120 | 3-20 |
| HSK63A-ER40-120 | 50 | 63 | 120 | 4-26 |
| HSK63A-ER16UM-160T | 28 | 32 | 160 | 1-10 |
| HSK63A-ER20UM-160 | 34 | 35 | 160 | 1-13 |
| HSK63A-ER25-160 | 42 | 42 | 160 | 2-16 |
| HSK63A-ER32-160 | 50 | 50 | 160 | 3-20 |
| HSK63A-ER40-160 | 50 | 63 | 160 | 4-26 |
| HSK63A-ER16UM-200T | 28 | 32 | 200 | 1-10 |
| HSK63A-ER20UM-200 | 34 | 35 | 200 | 1-13 |
| HSK63A-ER25-200 | 42 | 42 | 200 | 2-16 |
| HSK63A-ER32-200 | 50 | 50 | 200 | 3-20 |
| HSK63A-ER40-200 | 50 | 63 | 200 | 4-26 |
| HSK80A-ER16UM-100 | 28 | 32 | 100 | 1-10 |
| HSK80A-ER20UM-100 | 34 | 35 | 100 | 1-13 |
| HSK80A-ER25-100 | 42 | 42 | 100 | 2-16 |
| HSK80A-ER32-100 | 50 | 50 | 100 | 3-20 |
| HSK80A-ER40-120 | 50 | 63 | 120 | 4-26 |
| HSK100A-ER16UM-100 | 28 | 32 | 100 | 1-10 |
| HSK100A-ER20UM-100 | 34 | 35 | 100 | 1-13 |
| HSK100A-ER25-100 | 42 | 42 | 100 | 2-16 |
| HSK100A-ER32-100 | 50 | 50 | 100 | 3-20 |
| HSK100A-ER40-100 | 63 | 63 | 100 | 4-26 |
| HSK100A-ER50-120 | 100 | 78 | 120 | 6-34 |
| HSK100A-ER16UM-120T | 28 | 32 | 120 | 1-10 |
| HSK100A-ER20UM-120 | 34 | 35 | 120 | 1-13 |
| HSK100A-ER25-120 | 42 | 42 | 120 | 2-16 |
| HSK100A-ER32-120 | 50 | 50 | 120 | 3-20 |
| HSK100A-ER40-120 | 63 | 63 | 120 | 4-26 |
| HSK100A-ER16UM-160T | 28 | 32 | 160 | 1-10 |
| HSK100A-ER20UM-160 | 34 | 35 | 160 | 1-13 |
| HSK100A-ER25-160 | 42 | 42 | 160 | 2-16 |
| HSK100A-ER32-160 | 50 | 50 | 160 | 3-20 |
| HSK100A-ER40-160 | 63 | 63 | 160 | 4-26 |
| HSK100A-ER16UM-200T | 28 | 32 | 200 | 1-10 |
| HSK100A-ER20UM-200 | 34 | 35 | 200 | 1-13 |
| HSK100A-ER25-200 | 42 | 42 | 200 | 2-16 |
| HSK100A-ER32-200 | 50 | 50 | 200 | 3-20 |
| HSK100A-ER40-200 | 63 | 63 | 200 | 4-26 |
| HSK100A-ER25-250 | 42 | 42 | 250 | 2-16 |
| HSK100A-ER32-250 | 50 | 50 | 250 | 3-20 |
| HSK100A-ER40-250 | 63 | 63 | 250 | 4-26 |
| HSK100A-ER25-300 | 42 | 42 | 300 | 2-16 |
| HSK100A-ER32-300 | 50 | 50 | 300 | 3-20 |
| HSK100A-ER40-300 | 63 | 63 | 300 | 4-26 |
