UM 너트와 함께 ER 콜레트 척
BT-ER 공구 홀더는 공작 기계 가공에서 일반적으로 사용되는 공구 홀더입니다. 그것은 도구 홀더 본체와 ER 콜렛으로 구성됩니다. 주로 드릴 및 밀링 커터 가공과 같은 직선 생크 절단 도구를 클램프하고 고정하는 데 사용됩니다.
1. 다양한 사양: ER11, ER16, ER20, ER25, ER32, ER40.
2. 작동하기 쉽습니다.
3. 넓은 적용 가능성.

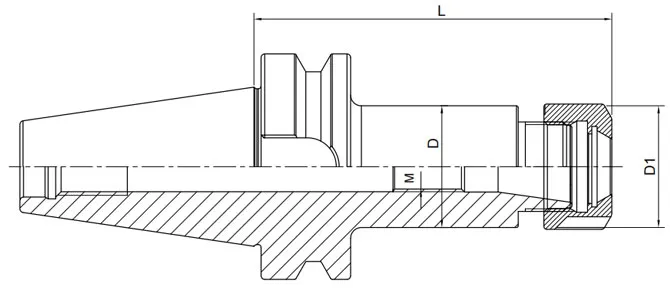

크기 | D | D1 | L | 수용량 |
BT30-ER16UM-70 | 28 | 32 | 70 | 1-10 |
BT30-ER20UM-70 | 34 | 35 | 70 | 1-13 |
BT30-ER25-70 | 42 | 42 | 70 | 2-16 |
BT30-ER32-70 | 40 | 50 | 70 | 2-20 |
BT30-ER40-70 | 50 | 63 | 70 | 3-26 |
BT30-ER16UM-100 | 28 | 32 | 100 | 1-10 |
BT30-ER20UM-100 | 34 | 35 | 100 | |
BT30-ER25-100 | 42 | 42 | 100 | 2-16 |
BT30-ER32-100 | 40 | 50 | 100 | 2-20 |
BT40-ER16UM-70 | 28 | 32 | 70 | 1-10 |
BT40-ER20UM-70 | 34 | 35 | 70 | 1-13 |
BT40-ER25-70 | 42 | 42 | 70 | 2-16 |
BT40-ER32-70 | 50 | 50 | 70 | 2-20 |
BT40-ER40-80 | 50 | 63 | 80 | 3-26 |
BT40-ER16UM-100 | 28 | 32 | 100 | 1-10 |
BT40-ER20UM-100 | 34 | 35 | 100 | 1-13 |
BT40-ER25-100 | 42 | 42 | 100 | 2-16 |
BT40-ER32-100 | 50 | 50 | 100 | 2-20 |
BT40-ER40-100 | 50 | 63 | 100 | 3-26 |
BT40-ER16UM-160 | 28 | 32 | 160 | 1-10 |
BT40-ER20UM-160 | 34 | 35 | 160 | 1-13 |
BT40-ER25-160 | 42 | 42 | 160 | 2-16 |
BT40-ER32-160 | 50 | 50 | 160 | 2-20 |
BT40-ER40-160 | 50 | 63 | 160 | 3-26 |
BT40-ER16UM-200 | 28 | 32 | 200 | 1-10 |
BT40-ER20UM-200 | 34 | 35 | 200 | 1-13 |
BT40-ER25-200 | 42 | 42 | 200 | 2-16 |
BT40-ER32-200 | 50 | 50 | 200 | 2-20 |
BT40-ER40-200 | 50 | 63 | 200 | 3-26 |
크기 | D | D1 | L | 카파시티 |
BT50-ER16UM-70 | 28 | 32 | 70 | 1-10 |
BT50-ER20UM-70 | 34 | 35 | 70 | 1-13 |
BT50-ER25-70 | 42 | 42 | 70 | 2-16 |
BT50-ER32-70 | 40 | 50 | 70 | 2-20 |
BT50-ER40-80 | 63 | 63 | 80 | 3-26 |
BT50-ER50-100 | 64 | 78 | 100 | 6-34 |
BT50-ER16UM-100 | 28 | 32 | 100 | 1-10 |
BT50-ER20UM-100 | 34 | 35 | 100 | 1-13 |
BT50-ER25-100 | 42 | 42 | 100 | 2-16 |
BT50-ER32-100 | 50 | 50 | 100 | 2-20 |
BT50-ER40-100 | 63 | 63 | 100 | 3-26 |
BT50-ER16UM-160 | 28 | 32 | 160 | 1-10 |
BT50-ER20UM-160 | 34 | 35 | 160 | 1-13 |
BT50-ER25-160 | 42 | 42 | 160 | 2-16 |
BT50-ER32-160 | 50 | 50 | 160 | 2-20 |
BT50-ER40-160 | 63 | 63 | 160 | 3-26 |
BT50-ER16UM-200 | 28 | 32 | 200 | 1-10 |
BT50-ER20UM-200 | 34 | 35 | 200 | 1-13 |
BT50-ER25-200 | 42 | 42 | 200 | 2-16 |
BT50-ER32-200 | 50 | 50 | 200 | 2-20 |
BT50-ER40-200 | 63 | 63 | 200 | 3-26 |
BT50-ER25-250 | 42 | 42 | 250 | 2-16 |
BT50-ER32-250 | 50 | 50 | 250 | 2-20 |
BT50-ER40-250 | 63 | 63 | 250 | 3-26 |
BT50-ER25-300 | 42 | 42 | 300 | 2-16 |
BT50-ER32-300 | 50 | 50 | 300 | 2-20 |
BT50-ER40-300 | 63 | 63 | 300 | 3-26 |
런아웃: 표준 및 100mm 0.003mm | ||||
160mm 0.005mm | ||||
냉각: AD; AD/B는 요청에 의해 만들어질 수 있다. | ||||
균형: G6.3/15000 RPM; | ||||
G2.5 균형은 요청에 의해 할 수 있습니다. | ||||
사용법: 직선으로 클램핑 도구 용 | ||||
콜렛 DIN 6499 생크. |
