HSK-E 수축 척, 3 °, 정사이즈, 냉각수
슬림 코를 가진 3 ° 슬림 통합 수축 맞는 척은 벽 가까이에 접근하고 간섭 문제를 피할 수 있습니다. 특정 공작물 모양 및 가공 조건에 이상적인 홀더를 선택할 수 있으며, 큰 지름은 중장비 가공에 더 좋으며 작은 지름은 마이크로 가공에 더 좋습니다.
1, 풍부한 크기 다양성.
2, 두꺼운 뿌리와 슬림 코.
3, 중장비 가공 및 마이크로 가공 모두 적용.
4, 냉각수 채널.

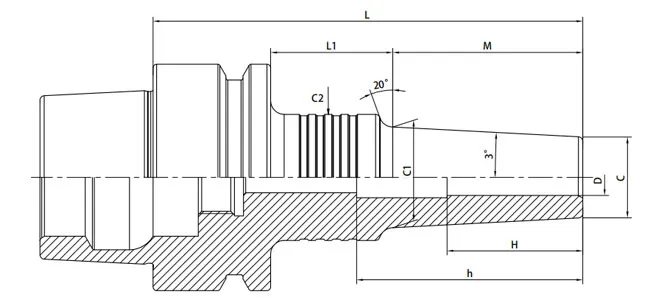

크기 | D | C | L | M | L1 | C1 | C2 | H | H |
HSK50E-SFFB3-75-M22 | 3 | 9.5 | 75 | 22 | 27 | 11.8 | 25 | 9 | 61 |
HSK50E-SFFB4-75-M22 | 4 | 12 | 75 | 22 | 27 | 14.3 | 25 | 12 | 61 |
HSK50E-SFFB6-75-M22 | 6 | 14 | 75 | 22 | 27 | 16.3 | 32 | 18 | 60 |
HSK50E-SFFB8-75-M22 | 8 | 18 | 75 | 22 | 27 | 20.3 | 32 | 24 | 60 |
HSK50E-SFFB10-75-M22 | 10 | 22 | 75 | 22 | 27 | 24.3 | 32 | 30 | 60 |
HSK50E-SFFB12-75-M22 | 12 | 26 | 75 | 22 | 27 | 28.3 | 42 | 30 | 62 |
HSK50E-SFFB16-75-M22 | 16 | 32 | 75 | 22 | 27 | 34.3 | 42 | 62 |
