HSK-E 축소 척, 곡선
두꺼운 뿌리와 슬림 코가있는 곡선 수축 장착 홀더는 길이가 길어질지라도 좋은 강성을 보장합니다. 이 공구 홀더는 간섭을 피하기 위해 더 긴 게이지 공구 홀더와 절삭 공구가 필요한 5 축 기계 가공 중에 잘 작동하며 하나의 공작물의 모서리 가공에도 좋습니다.
1. 소형
2, Quck 교환
3, 작고 똑똑한 그립

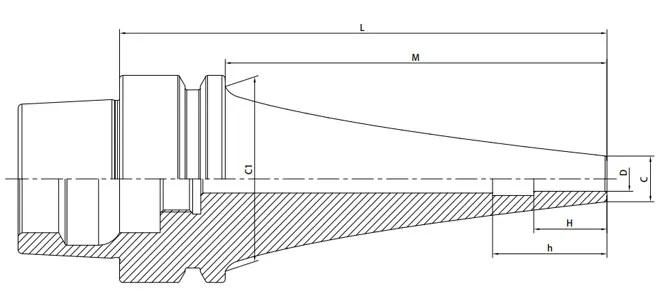

크기 | D | C | L | M | C1 | H | H |
HSK32E-SFSA4-60 CV | 4 | 7 | 60 | 40 | 26 | 12 | 43 |
HSK32E-SFSA4-90 CV | 4 | 7 | 90 | 70 | 26 | 12 | 73 |
HSK32E-SFSA6-60 CV | 6 | 9 | 60 | 40 | 26 | 18 | 43 |
HSK32E-SFSA6-90 CV | 6 | 9 | 90 | 70 | 26 | 18 | 73 |
HSK32E-SFSA8-60 CV | 8 | 11 | 60 | 40 | 26 | 24 | 38 |
HSK32E-SFSA8-90 CV | 8 | 11 | 90 | 70 | 26 | 24 | 38 |
HSK32E-SFSA10-60 CV | 10 | 13 | 60 | 40 | 26 | 30 | 48 |
HSK32E-SFSA10-90 CV | 10 | 13 | 90 | 70 | 26 | 30 | 60 |
크기 | D | L | M | C1 | H | H | |
HSK40E-SFSA4-90 CV | 4 | 7 | 90 | 70 | 34 | 12 | 74 |
HSK40E-SFSA4-120 CV | 4 | 7 | 120 | 100 | 34 | 12 | 104 |
HSK40E-SFSA4-150 CV | 4 | 7 | 150 | 130 | 34 | 12 | 134 |
HSK40E-SFRA4-90 CV | 4 | 10 | 90 | 70 | 34 | 12 | 81 |
HSK40E-SFRA4-120 CV | 4 | 10 | 120 | 100 | 34 | 12 | 111 |
HSK40E-SFSA6-90 CV | 6 | 9 | 90 | 70 | 34 | 18 | 74 |
HSK40E-SFSA6-120 CV | 6 | 9 | 120 | 100 | 34 | 18 | 104 |
HSK40E-SFSA6-150 CV | 6 | 9 | 150 | 130 | 34 | 18 | 134 |
HSK40E-SFRA6-90 CV | 6 | 13 | 90 | 70 | 34 | 18 | 74 |
HSK40E-SFRA6-120 CV | 6 | 13 | 120 | 100 | 34 | 18 | 104 |
HSK40E-SFSA8-90 CV | 8 | 11 | 90 | 70 | 34 | 24 | 74 |
HSK40E-SFSA8-120 CV | 8 | 11 | 120 | 100 | 34 | 24 | 104 |
HSK40E-SFSA8-150 CV | 8 | 11 | 150 | 130 | 34 | 24 | 134 |
HSK40E-SFRA8-90 CV | 8 | 16 | 90 | 70 | 34 | 24 | 74 |
HSK40E-SFRA8-120 CV | 8 | 16 | 120 | 100 | 34 | 24 | 104 |
HSK40E-SFSA10-90 CV | 10 | 13 | 90 | 70 | 34 | 30 | 74 |
HSK40E-SFSA10-120 CV | 10 | 13 | 120 | 100 | 34 | 30 | 104 |
HSK40E-SFSA10-150 CV | 10 | 13 | 150 | 130 | 34 | 30 | 134 |
HSK40E-SFRA10-90 CV | 10 | 19 | 90 | 70 | 34 | 30 | 74 |
HSK40E-SFRA10-120 CV | 10 | 19 | 120 | 100 | 34 | 30 | 104 |
크기 | D | C | L | M | C1 | H | H |
HSK50E-SFSA4-90 CV | 4 | 7 | 90 | 64 | 42 | 12 | 74 |
HSK50E-SFSA4-120 CV | 4 | 7 | 120 | 94 | 42 | 12 | 104 |
HSK50E-SFSA4-150 CV | 4 | 7150 | 124 | 42 | 12 | 134 | |
HSK50E-SFSA4-180 CV | 4 | 7 | 180 | 154 | 42 | 12 | 164 |
HSK50E-SFRA4-120 CV | 4 | 10 | 120 | 94 | 42 | 12 | 104 |
HSK50E-SFRA4-150 CV | 4 | 10 | 150 | 124 | 42 | 12 | 134 |
HSK50E-SFSA6-90 CV | 6 | 9 | 90 | 64 | 42 | 18 | 74 |
HSK50E-SFSA6-120 CV | 6 | 9 | 120 | 94 | 42 | 18 | 104 |
HSK50E-SFSA6-150 CV | 6 | 9 | 150 | 124 | 42 | 18 | 134 |
HSK50E-SFSA6-180 CV | 6 | 9 | 180 | 154 | 42 | 18 | 164 |
HSK50E-SFRA6-120 CV | 6 | 13 | 120 | 94 | 42 | 18 | 104 |
HSK50E-SFRA6-150 CV | 6 | 13 | 150 | 124 | 42 | 18 | 132 |
HSK50E-SFSA8-90 CV | 8 | 11 | 90 | 64 | 42 | 24 | 74 |
HSK50E-SFSA8-120 CV | 8 | 11 | 120 | 94 | 42 | 24 | 104 |
HSK50E-SFSA8-150 CV | 8 | 11 | 150 | 124 | 42 | 24 | |
HSK50E-SFSA8-180 CV | 8 | 11 | 180 | 154 | 42 | 24 | 164 |
HSK50E-SFRA8-120 CV | 8 | 16 | 120 | 94 | 42 | 24 | 102 |
HSK50E-SFRA8-150 CV | 8 | 16 | 150 | 124 | 42 | 24 | 132 |
HSK50E-SFSA10-90 CV | 10 | 13 | 90 | 64 | 42 | 30 | 74 |
HSK50E-SFSA10-120 CV | 10 | 13 | 120 | 94 | 42 | 30 | 104 |
HSK50E-SFSA10-150 CV | 10 | 13 | 150 | 124 | 42 | 30 | 134 |
HSK50E-SFSA10-180 CV | 10 | 13 | 180 | 154 | 42 | 30 | 164 |
HSK50E-SFRA10-150 CV | 10 | 19 | 150 | 124 | 42 | 30 | 132 |
