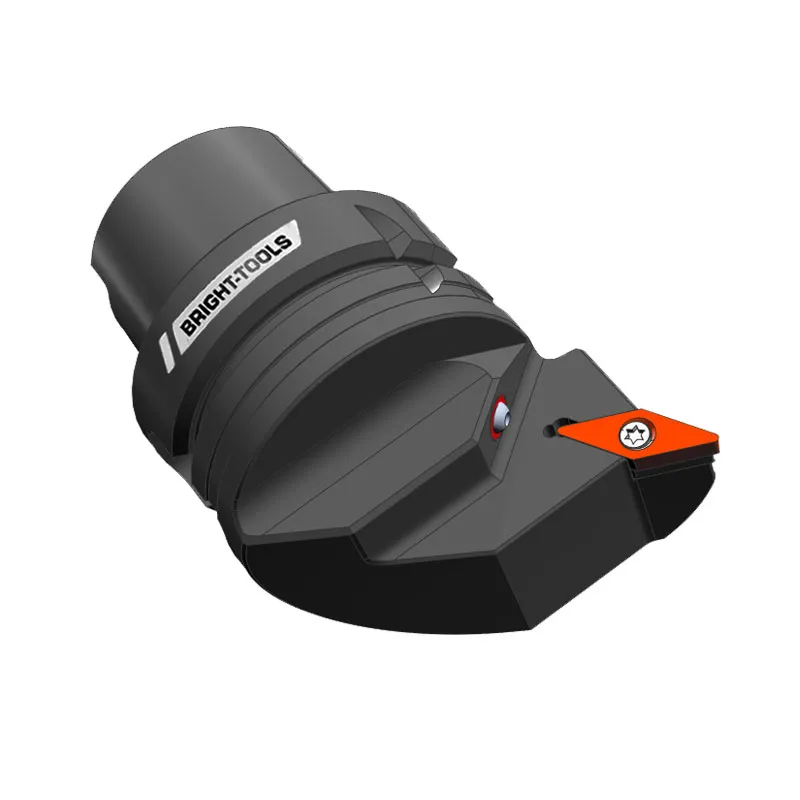

HSK-T 터닝 도구 SVPBR | SVPBL | SVPCR | SVPCL 117.5 °/35 °
HSK63T 및 HSK100T 내부 터닝 도구 홀더 VB 및 VC 스타일 긍정적 인 삽입
나사 클램핑
VB .. 1604 및 VC .. 1604 삽입에 적합
삽입 클램핑 시스템: S
모양 코드 삽입: V
공구 최첨단 각도 코드: P
삽입 클리어런스 각도: B 또는 C
절단 코드의 방향: R 및 L
공구 절단 가장자리 각도: 117.5 deg.
크기 | F | D | L | L1 | 방향 | 삽입 N. |
HSK63T-SVUBR16-70-45 | 45 | 80 | 70 | - | R | VB .. 1604 .. |
HSK63T-SVUBL16-70-45 | 45 | 80 | 70 | - | L | VB .. 1604 .. |
HSK63T-SVUCR16-70-45 | 45 | 80 | 70 | - | R | VC .. 1604 .. |
HSK63T-SVUCL16-70-45 | 45 | 80 | 70 | - | L | VC .. 1604 .. |
HSK100T-SVUBR16-100-63 | 63 | 120 | 100 | - | R | VB .. 1604 .. |
HSK100T-SVUBL16-100-63 | 63 | 120 | 100 | - | L | VB .. 1604 .. |
HSK100T-SVUBR16-100-63 | 63 | 120 | 100 | - | R | VC .. 1604 .. |
HSK100T-SVUBL16-100-63 | 63 | 120 | 100 | - | L | VC .. 1604 .. |
