외부 및 마주 보는 HSKICT 터닝 도구

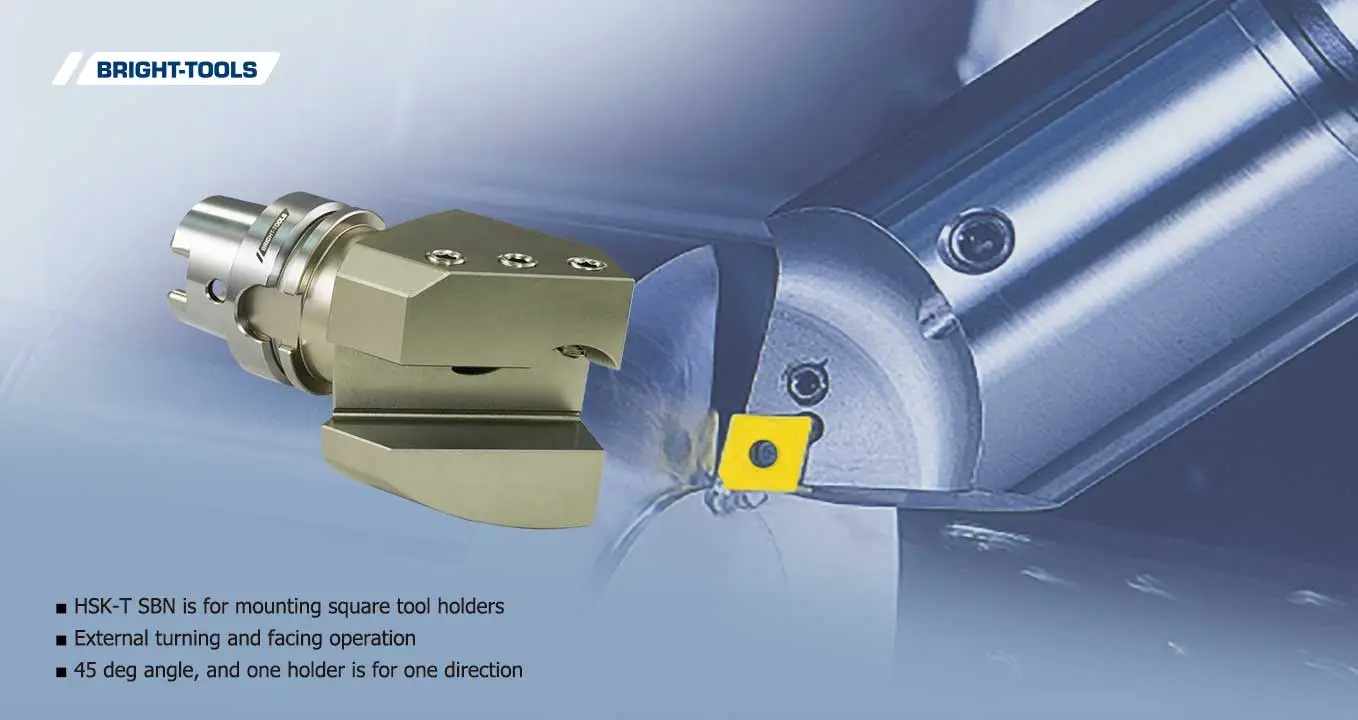

HSK-T SBN은 외부 회전 및 마주 보는 작업을위한 정사각형 공구 홀더를 장착하기위한 것이지만 45 deg 각도이며 하나의 홀더는 한 방향을위한 것입니다. R은 오른손이고 L은 왼손입니다.
크기 | L | L1 | L2 | L3 | L4 | D1 | B1 | B2 | B3 | H1 | H2 | G |
HSK50T-SBN2020R-120 | 120 | 60 | 83.1 | 72.8 | 52.8 | - | 20 | 25 | 43.5 | 35 | 35 | M10 |
HSK50T-SBN2020L-120 | 120 | 60 | 83.1 | 72.8 | 52.8 | - | 20 | 25 | 43.5 | 35 | 35 | M10 |
HSK63T-SBN2020R-120 | 120 | 60 | 83.1 | 72.8 | 52.8 | - | 20 | 32 | 43.5 | 35 | 35 | M10 |
HSK63T-SBN2020L-120 | 120 | 60 | 83.1 | 72.8 | 52.8 | - | 20 | 32 | 43.5 | 35 | 35 | M10 |
HSK63T-SBN2525R-120 | 120 | 70 | 85.2 | 70.8 | 45.8 | 90 | 25 | 32 | 53 | 39 | 39 | M12 |
HSK63T-SBN2525L-120 | 120 | 70 | 85.2 | 70.8 | 45.8 | 90 | 25 | 32 | 53 | 39 | 39 | M12 |
HSK100T-SBN2525R-145 | 145 | 70 | 102.9 | 88.5 | 63.5 | - | 25 | 32 | 59 | 43 | 43 | M12 |
HSK100T-SBN2525L-145 | 145 | 70 | 102.9 | 88.5 | 63.5 | - | 25 | 32 | 59 | 43 | 43 | M12 |
HSK100T-SBN3232R-150 | 150 | 85 | 109.9 | 89 | 59 | - | 32 | 37 | 68.5 | 48 | 43 | M14 |
HSK100T-SBN3232L-150 | 150 | 85 | 109.9 | 89 | 59 | - | 32 | 37 | 68.5 | 48 | 43 | M14 |
