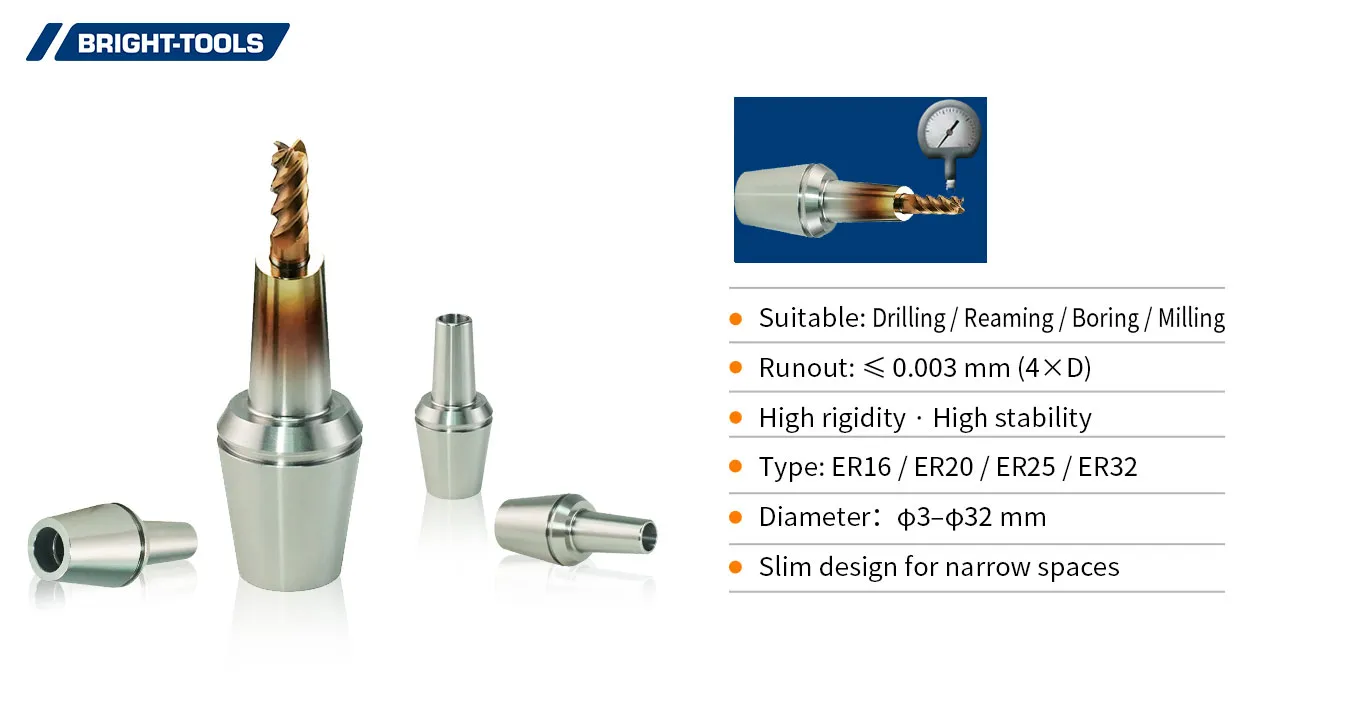

축소 적합 ER 콜레트 확장
표준 수축 핏 척은 내열성 열처리 강철을 사용하여 강철 열팽창 특성을 통해 HSS 및 고체 카바이드 공구를 고정합니다. 0,003mm 정확도와 정확한 테이퍼 공차는 공구 수명을 향상 시키며, 후속 미세 밸런싱은 기계 스핀들에 더 나은 표면 품질과 낮은 마모를 제공합니다.
크기 | 콜렛 크기 | D | D1 | A | L |
ER16-SFS03-35 | ER16 | 3 | 16 | 41.7 | 35 |
ER16-SFS04-35 | ER16 | 4 | 16 | 41.7 | 35 |
ER16-SFS05-35 | ER16 | 5 | 16 | 41.7 | 35 |
ER16-SFS06-35 | ER16 | 6 | 16 | 41.7 | 35 |
ER16-SFS08-35 | ER16 | 8 | 16 | 41.7 | 35 |
ER16-SFS10-35 | ER16 | 10 | 16 | 41.7 | 35 |
ER20-SFS03-35 | ER20 | 3 | 20 | 42.52 | 35 |
ER20-SFS04-35 | ER20 | 4 | 20 | 42.52 | 35 |
ER20-SFS05-35 | ER20 | 5 | 20 | 42.52 | 35 |
ER20-SFS06-35 | ER20 | 6 | 20 | 42.52 | 35 |
ER20-SFS08-35 | ER20 | 8 | 20 | 42.52 | 35 |
ER20-SFS10-35 | ER20 | 10 | 20 | 42.52 | 35 |
ER20-SFS12-35 | ER20 | 12 | 20 | 42.52 | 35 |
ER25-SFS03-35 | ER25 | 3 | 25 | 43 | 35 |
ER25-SFS04-35 | ER25 | 4 | 25 | 43 | 35 |
ER25-SFS05-35 | ER25 | 5 | 25 | 43 | 35 |
ER25-SFS06-35 | ER25 | 6 | 25 | 43 | 35 |
ER25-SFS08-35 | ER25 | 8 | 25 | 43 | 35 |
ER25-SFS10-35 | ER25 | 10 | 25 | 43 | 35 |
ER25-SFS12-35 | ER25 | 12 | 25 | 43 | 35 |
ER25-SFS14-35 | ER25 | 14 | 25 | 43 | 35 |
ER25-SFS16-35 | ER25 | 16 | 25 | 43 | 35 |
ER32-SFS03-35 | ER32 | 3 | 32 | 44 | 35 |
ER32-SFS04-35 | ER32 | 4 | 32 | 44 | 35 |
ER32-SFS05-35 | ER32 | 5 | 32 | 44 | 35|
ER32-SFS06-35 | ER32 | 6 | 32 | 44 | 35 |
ER32-SFS08-35 | ER32 | 8 | 32 | 44 | 35 |
ER32-SFS10-35 | ER32 | 10 | 32 | 44 | 35 |
ER32-SFS12-35 | ER32 | 12 | 32 | 44 | 35 |
ER32-SFS14-35 | ER32 | 14 | 32 | 44 | 35 |
ER32-SFS16-35 | ER32 | 16 | 32 | 44 | 35 |
ER32-SFS18-35 | ER32 | 18 | 32 | 44 | 35 |
ER32-SFS20-35 | ER32 | 20 | 32 | 44 | 35 |
