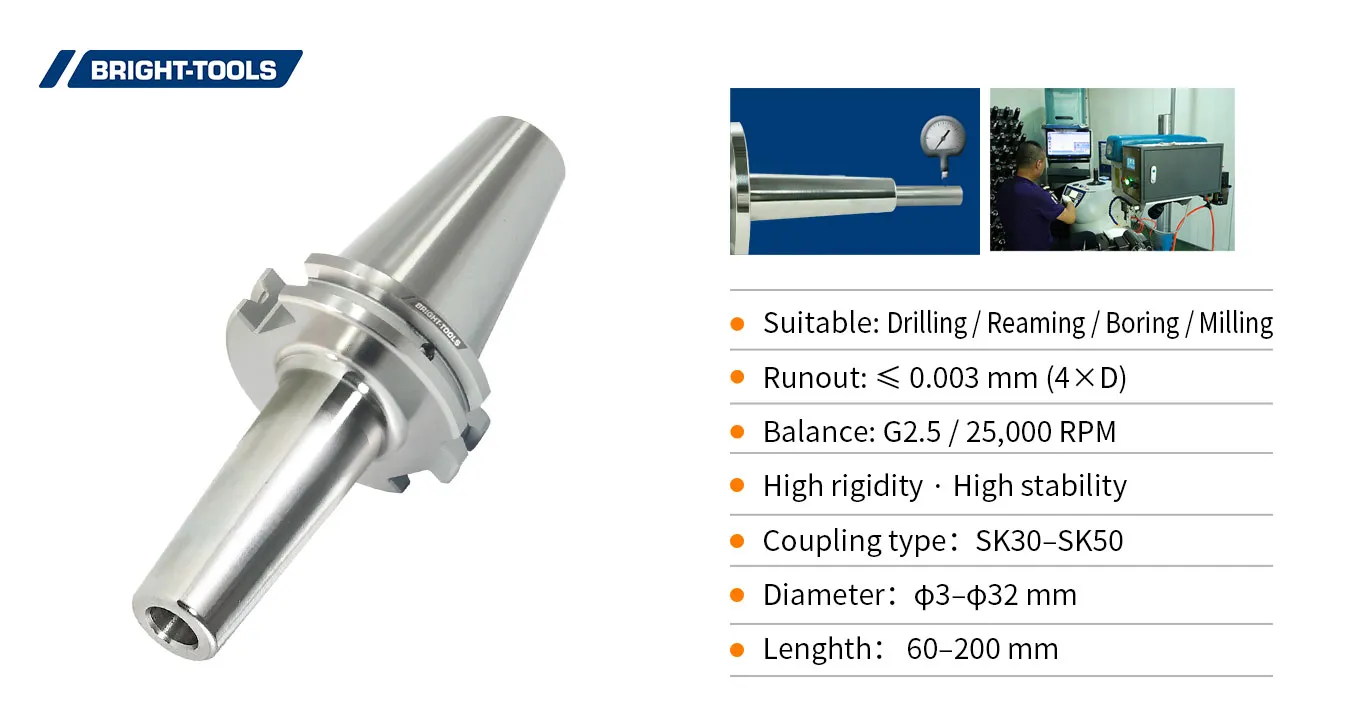

SK 슬림 수축 핏 척 3 °
SK 슬림 수축 핏 척은 금형 및 다이 산업에 적용되며, 금형 및 다이 산업에서 보이는 깊은 구멍을 극복하기위한 3 ° 경사
가능한 가장 작은 간섭 윤곽, 높은 방사형 강성 및 높은 토크의 최적 조합
1. 높은 런아웃 정확도 (< 0.003mm)
2. 클램핑 보어에서 높은 누름으로 극단적 인 클램핑 토크
3. 3 ° 윤곽을 가진 매우 슬림 한 디자인-접근하기 어려운 작업
4. 짧은 모따기

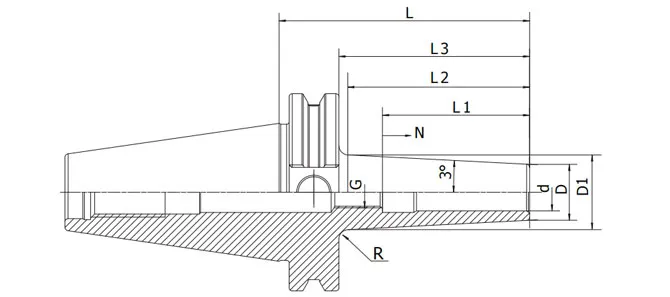

크기 | D | D | L | L2 | L1 | N | G |
SK40-SFS03-90 | 3 | 9 | 90 | 70.9 | - | - | - |
SK40-SFS04-90 | 4 | 10 | 90 | 70.9 | - | - | - |
SK40-SFS06-90 | 6 | 12 | 90 | 70.9 | 36 | 10 | M5 |
SK40-SFS08-90 | 8 | 14 | 90 | 70.9 | 36 | 10 | M6 |
SK40-SFS10-90 | 10 | 16 | 90 | 70.9 | 42 | 10 | M8x1 |
SK40-SFS12-90 | 12 | 18 | 90 | 70.9 | 47 | 10 | M10x1 |
SK40-SFS16-90 | 16 | 22 | 90 | 70.9 | 50 | 10 | M12x1 |
SK40-SFS03-120 | 3 | 9 | 120 | 100.9 | - | - | - |
SK40-SFS04-120 | 4 | 10 | 120 | 100.9 | - | - | - |
SK40-SFS06-120 | 6 | 12 | 120 | 100.9 | 36 | 10 | M5 |
SK40-SFS08-120 | 8 | 14 | 120 | 100.9 | 36 | 10 | M6 |
SK40-SFS10-120 | 10 | 16 | 120 | 100.9 | 42 | 10 | M8x1 |
SK40-SFS12-120 | 12 | 18 | 120 | 100.9 | 47 | 10 | M10x1 |
SK40-SFS16-120 | 16 | 22 | 120 | 100.9 | 50 | 10 | M12x1 |
SK40-SFS03-160 | 3 | 9 | 160 | 140.9 | - | - | - |
SK40-SFS04-160 | 4 | 10 | 160 | 140.9 | - | - | - |
SK40-SFS06-160 | 6 | 12 | 160 | 140.9 | 36 | 10 | M5 |
SK40-SFS08-160 | 8 | 14 | 160 | 140.9 | 36 | 10 | M6 |
SK40-SFS10-160 | 10 | 16 | 160 | 140.9 | 42 | 10 | M8x1 |
SK40-SFS12-160 | 12 | 18 | 160 | 140.9 | 47 | 10 | |
SK40-SFS16-160 | 16 | 22 | 160 | 140.9 | 50 | 10 | M12x1 |
